Q1: WMP 系列 – 作業系統還原操作指南

快速一鍵 OS 還原

作業系統還原功能的操作步驟：

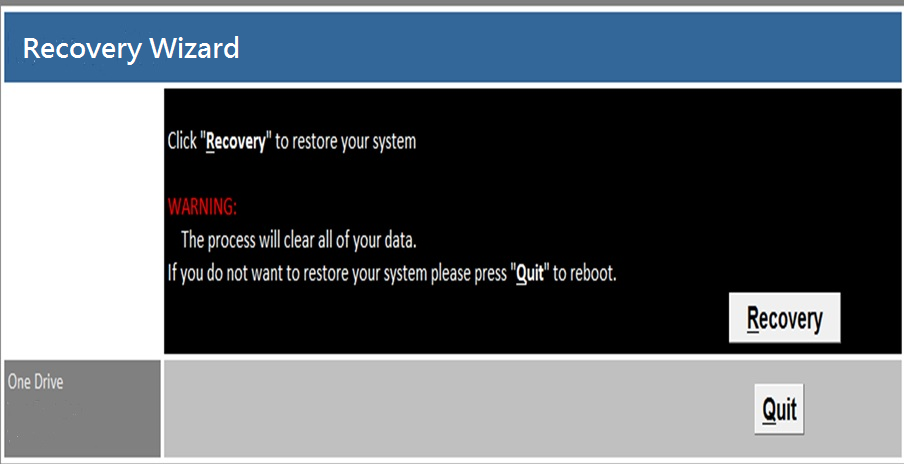

  1. 開啟電源啟動電腦，並立即按下 「F6」 鍵以啟動還原精靈，如下圖所示。接著點選 「Recovery」 圖示，即可開始作業系統還原程序，系統將回復至出廠時的原始設定。

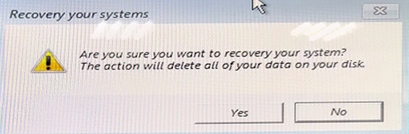

  2. 畫面會顯示一則 警告訊息，提醒使用者執行還原將會有 資料遺失風險。請先確保資料已完成備份，然後點選 「Yes」 繼續。

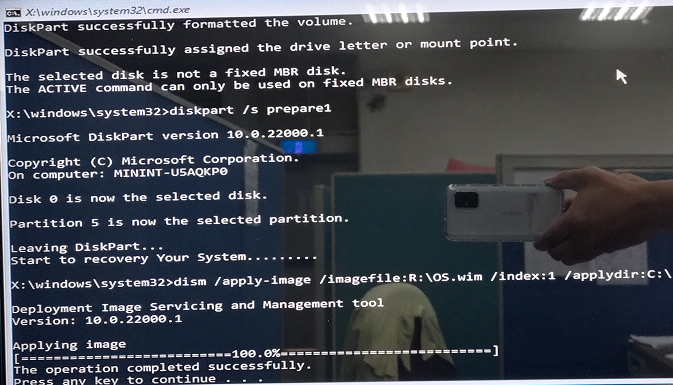

  3. 當畫面顯示 「The operation completed successfully」（操作已成功完成）時，表示 OS 還原程序已完成。系統將在程序結束後自動重新啟動。

Module Resistive touch screen PCT
WLP-10
WTP-10		 05 05
WLP-12 05 05
WLP-15
WTP-15		 05 05
WLP-16 05 05
WLP-17 05 05
WLP-19
WTP-19		 05 05
WLP-22
WTP-22		 05 05
WTP-24 05

電池模式指示
電池模式：黃色
電池電量低：黃色閃爍

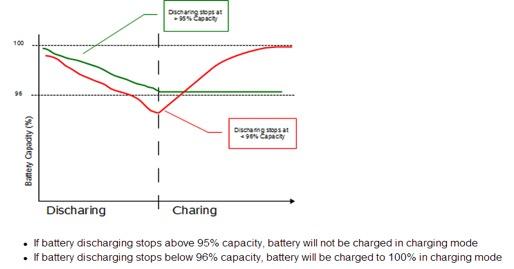

WEB-8899 的電池充電/放電條件


如何在系統出貨前停用電池：

  1. 關閉系統。
  2. 拔除 AC 電源線，電池 LED 會亮起。
  3. 按住音量加鍵 10 秒，然後所有 LED 會全亮後熄滅。


  4. 電池功能已停用。
    備註： 插入 AC 電源線後，按下電源鍵，電池功能會自動啟用。

電池功能

  1. 電量檢查：可透過 Windows 電源選項檢查電池狀態——與筆記型電腦相同。


  2. 低電量：在低電量模式下，系統會進入 S4 階段（休眠）——與筆記型電腦相同。
    （百分比依據作業系統設定）
  3. 放電時間估算表（單位：分鐘）
​ 機型 ​ WMP-176(88.8W)
WMP-196(89.3W)
WMP-226(79.3W)
放電時間 14.2
 14.4
 18.5
​ 機型 ​ WMP-177(70.8W)
WMP-197(71.3W)
WMP-227(61.3W)
放電時間 21.5 21 24
Intel VGA setting WMP-226 Panel WMP-226-DVI output Support or not
Clone mode 1366*768 1366*768 Yes
1920*1080 1920*1080 Yes
1920*1080 1366*768 NO
Extend Mode 1920*1080 1366*768 Yes
1366*768 1366*768 Yes
1920*1080 1920*1080 Yes

WMP-248(9) 的喇叭最佳化預設值為：:

  1. 在「Realtek HD 音效輸出」的「平衡」項目中，左右聲道 (L & R) 皆為 100。
    WMP-248(9) 的麥克風最佳化預設值為：
  2. 在「聆聽」分頁中的「聆聽此裝置」為未勾選。
  3. 在「等級」分頁中的「麥克風增益」為 +20dB。


若設定與最佳化預設值不同，請依以下步驟操作：

步驟 1.

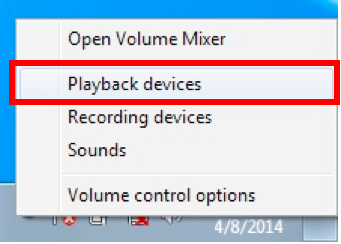

在工作列上點選聲音圖示並選擇「播放裝置」。



步驟2.

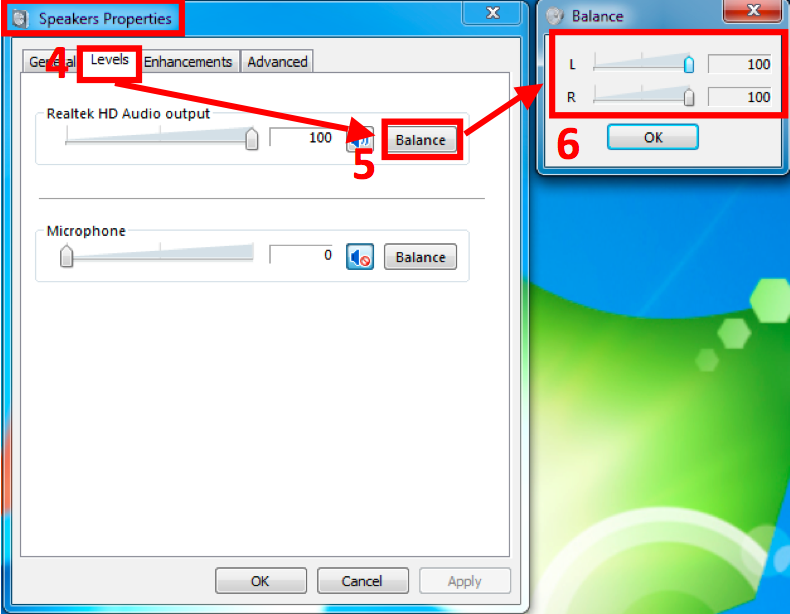

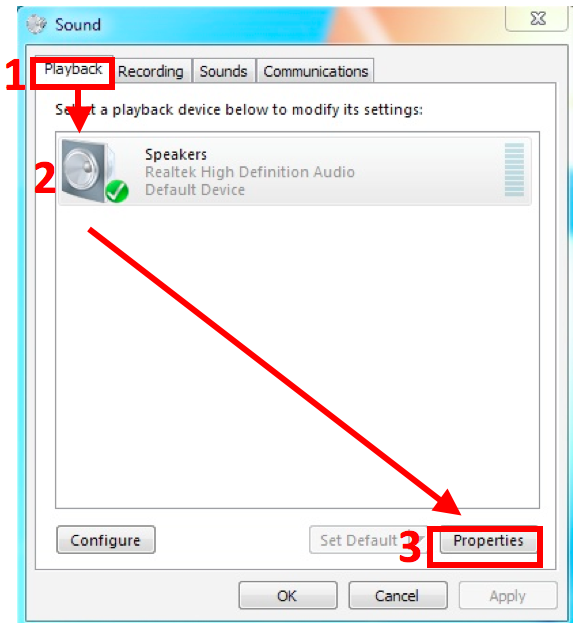

選擇「播放」分頁並點擊「喇叭」的「內容」。
選擇「等級」分頁並點擊「平衡」。
將左右聲道 (L & R) 設為 100，然後點擊「確定」。





步驟 3.

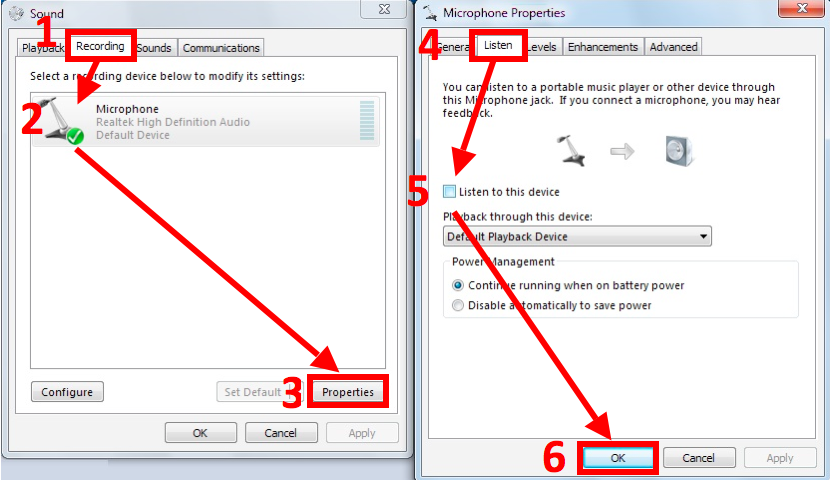

選擇「錄製」分頁並點擊「麥克風」的「內容」。
選擇「聆聽」分頁並取消勾選「聆聽此裝置」。
點擊「確定」。


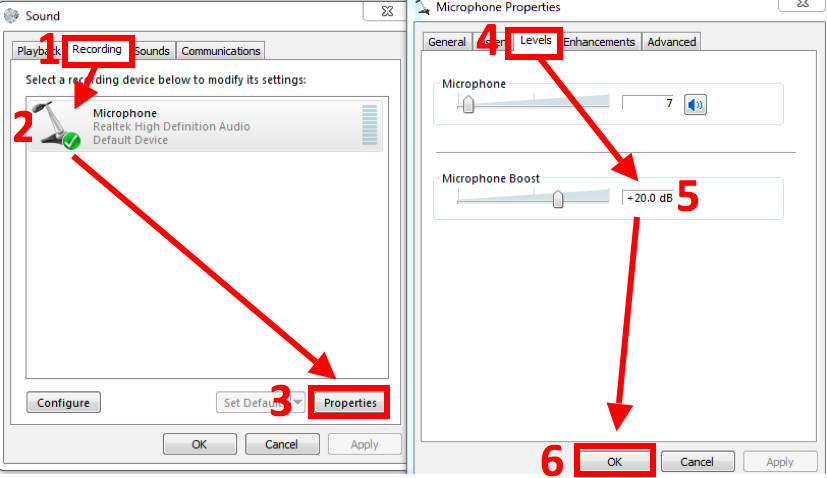

步驟 4.

選擇「錄製」分頁並點擊「麥克風」的「內容」。
選擇「等級」分頁並將「麥克風增益」設定為 +20.0dB（最佳預設值）。
點擊「確定」。


注意: 若系統仍出現回音，可將「麥克風增益」調低。

BIOS 設定資訊

BIOS 介紹

安裝於電腦系統 ROM 的 AMI BIOS（基本輸入/輸出系統）支援 Intel 處理器。BIOS 提供對標準裝置（如磁碟機、序列埠與並列埠）的關鍵低階支援。它同時增加了病毒與密碼保護，以及對於晶片組控制系統的細部微調功能。

BIOS 設定

AMI BIOS 提供一個設定工具程式，用來指定系統組態與設定。系統的 BIOS ROM 儲存此設定工具。當開機時，AMI BIOS 會立即啟動。若立即按下 <Del> 鍵，即可進入設定工具。若錯過時機，POST（開機自我測試）會繼續進行測試，無法呼叫設定工具。若仍要進入設定，可按下「Reset」鍵，或同時按下 <Ctrl> + <Alt> + <Del>。也可關機再重新開機。螢幕上會顯示以下訊息：

Press to Enter Setup

一般操作方式：使用方向鍵選擇項目，<Enter> 確認，<+>/<-> 變更數值，<F1> 顯示說明，<Esc> 離開。

進入設定工具後，會出現主選單畫面。主選單提供多種設定功能與離開選項。

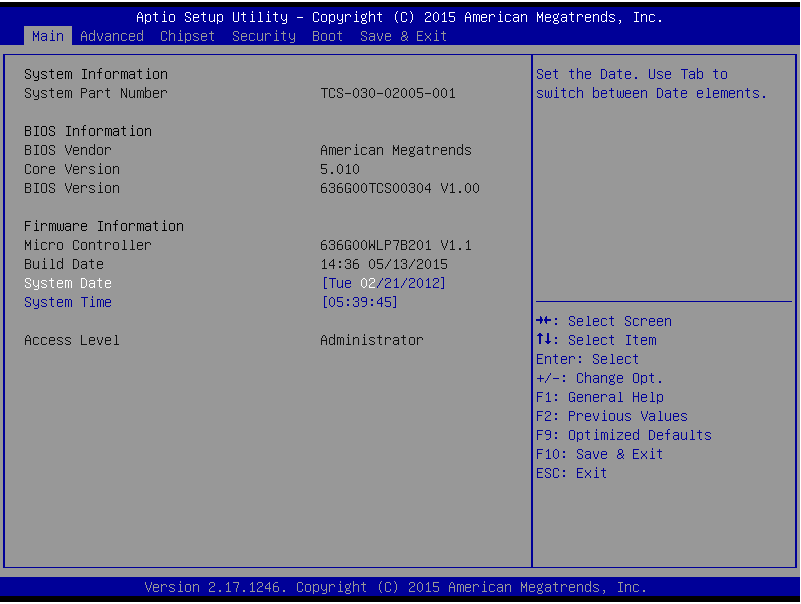

主選單

此區域提供 BIOS 資訊、記憶體資訊與電池資訊。

System Date（系統日期）

設定日期，使用 <Tab> 切換欄位。

System Time（系統時間）

設定時間，使用 <Tab> 切換欄位。

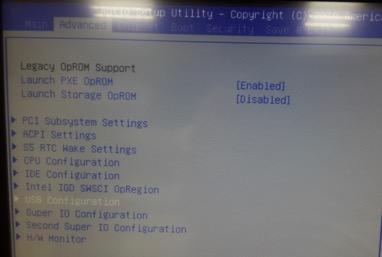

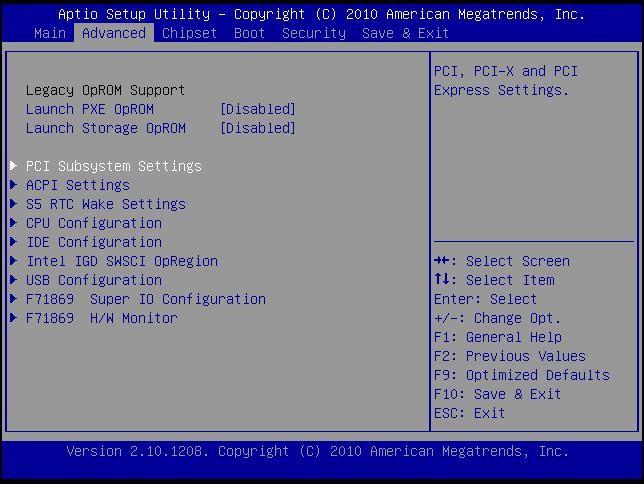

進階設定


啟動 OpROM 支援

  • 啟動 PXE OpROM：啟用或停用 Legacy 網路裝置的開機選項。
  • 啟動儲存 OpROM：啟用或停用具有選項 ROM 的 Legacy 大容量儲存裝置開機選項。

PCI 子系統設定

  • PCI ROM 優先權 : 當有多個選項 ROM（Legacy 與 EFI 相容）時，指定要啟動哪一個 PCI 選項 ROM。
  • PCI 延遲計時器 : 設定寫入 PCI 延遲計時器暫存器的數值。
  • VGA 調色盤監聽 (Palette Snoop) : 啟用或停用 VGA 調色盤暫存器監聽功能。
  • PERR# 產生 : 啟用或停用 PCI 裝置產生 PERR#。
  • SERR# 產生 : 啟用或停用 PCI 裝置產生 SERR#。
  • 寬鬆排序 (Relaxed Ordering) : 啟用或停用 PCI Express 裝置的寬鬆排序功能。
  • 延伸標籤 (Extended Tag) : 若啟用，允許裝置使用 8 位元標籤欄位作為請求者。
  • No Snoop : 啟用或停用 PCI Express 裝置的 No Snoop 選項。
  • 最大承載量 (Maximum Payload) :設定 PCI Express 裝置的最大承載量，或允許系統 BIOS 自行選擇。
  • 最大讀取請求 (Maximum Read Request) : 設定 PCI Express 裝置的最大讀取請求大小，或允許系統 BIOS 自行選擇。
  • ASPM 支援: 設定 ASPM 等級：Force L0 – 強制所有連結進入 L0 狀態，AUTO – BIOS 自動配置，DISABLE – 停用 ASPM
  • 延伸同步 (Extended Synch) : 若啟用，允許產生延伸同步訊號模式。

ACPI 設定

  • 啟用 ACPI 自動配置 : 啟用或停用 BIOS ACPI 自動配置。
  • 啟用休眠 :啟用或停用系統進入休眠（OS/S4 睡眠狀態）的能力。此選項在部分作業系統可能無效。
  • ACPI 睡眠狀態 : 選擇當按下「待機」按鈕時，系統將進入的最高 ACPI 睡眠狀態。

S5 喚醒設定

  • 固定時間喚醒系統 : 啟用或停用鬧鐘事件喚醒系統。啟用時，系統將在指定時間自動開機。
  • 動態時間喚醒系統 : 啟用或停用鬧鐘事件喚醒系統。啟用時，系統將於目前時間 + 設定的分鐘數後自動開機。

F71869 Super IO 設定

  • 序列埠 0 設定 (Serial Port 0 Configuration) : 設定序列埠 0（COM A）參數。
  • 序列埠 1 設定 (Serial Port 1 Configuration) : 設定序列埠 1（COM B）參數。
  • F71869 硬體監控 (H/W Monitor) : 監控硬體狀態。

CPU 設定 (CPU Configuration)

  • 超執行緒 (Hyper-Threading) : 針對 Windows XP 與 Linux（已針對超執行緒技術最佳化的作業系統）啟用，其餘作業系統停用。
  • 多核心處理 (Core-Multi Processing) : 啟用或停用多核心處理模式。
  • 執行停用位元 (Execute Disable Bit, XD) : 當搭配支援的作業系統（如 Windows Server 2003 SP1、Windows XP SP2、SuSE Linux 9.2、RedHat Enterprise 3 Update 3）時，XD 可防止特定類型的惡意緩衝區溢位攻擊。
  • 限制 CPUID 最大值 (Limit CPUID Maximum) : 在 Windows XP 下需停用。

IDE 設定 (IDE Configuration)

  • ATA 或 IDE 設定 : 選擇 ATA 或 IDE 設定模式。
  • 設定 SATA 為 (Configure SATA AS) : 選擇 SATA 控制器的工作模式。
  • 硬碟音效電源管理 (HDD Acoustic Power Management) : 可選擇啟用或停用硬碟音效電源管理。
  • DiPM : 可選擇啟用或停用 DiPM。

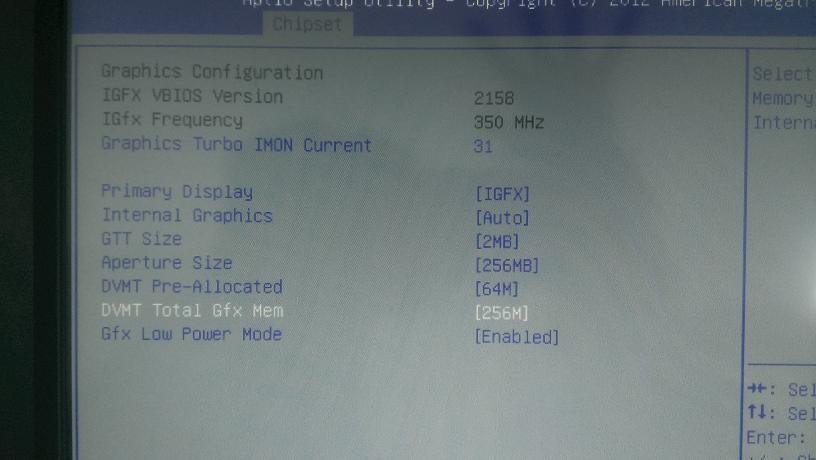

Intel IGD 與顯示設定

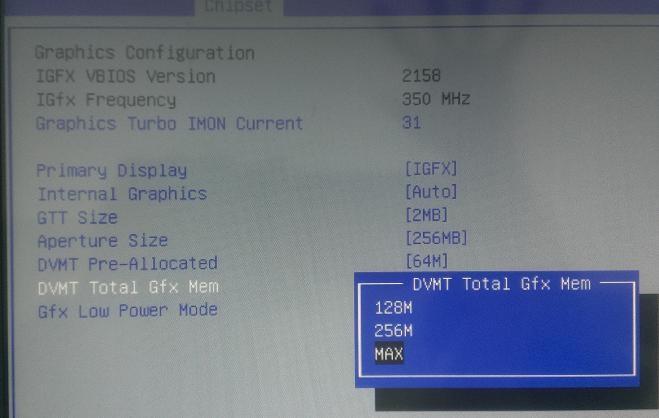

  • DVMT 模式選擇 (DVMT Mode Select) : 選擇內建顯示裝置使用的 DVMT 模式。
  • DVMT/固定記憶體 (DVMT/FIXED Memory) : 選擇內建顯示裝置使用的 DVMT/固定模式記憶體大小。
  • IGD – 開機類型 (IGD – Boot Type) :選擇 POST 開機時啟用的顯示裝置。若存在外接顯示卡則此設定無效。
  • LCD 面板類型 (LCD Panel Type) : 選擇內建顯示裝置使用的 LCD 面板型號。
  • 面板縮放 (Panel Scaling) : 選擇內建顯示裝置使用的 LCD 面板縮放選項。
  • GMCH BLC 控制 ( GMCH BLC Control ) : 背光控制設定。
  • BIA 控制 (BIA Control)
  • 展頻時脈 (Spread Spectrum Clock): >>硬體：展頻由晶片控制。 >>軟體：展頻由 BIOS 控制。
  • TV1 標準 / TV2 標準 (TV1 Standard / TV2 Standard)
  • 有效 LFP ( Active LFP ) : 選擇有效的 LFP 組態。A. No LVDS：VBIOS 不啟用 LVDS。 B.INT-LVDS：VBIOS 透過內建編碼器啟用 LVDS 驅動。 C. SDV0 LVDS：VBIOS 透過 SDV0 啟用 LVDS 驅動。

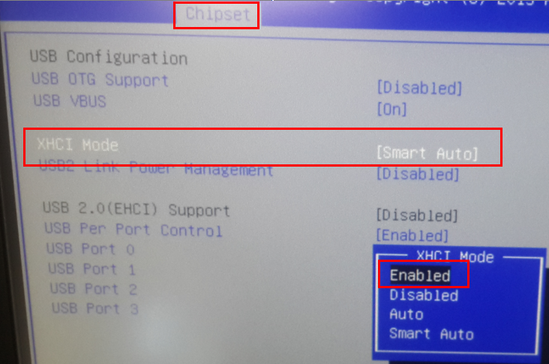

USB 設定 (USB Configuration)

  • 傳統 USB 支援 (Legacy USB Support) : 允許在 MS-DOS 中使用 USB 裝置。
  • EHCI 移交 ( EHCI Hand-off ) : 提供不支援 EHCI 移交的作業系統的解決方法。EHCI 擁有權需由 EHCI 驅動程式接管。
  • USB 傳輸逾時 (USB Transfer Time-out) : 控制、批次與中斷傳輸的逾時值。
  • 裝置重設逾時 (Device Reset Time-out) : USB 大容量儲存裝置「啟動單元」命令的逾時值。
  • 裝置上電延遲 (Device Power-up Delay) : 裝置在能正確回報自身狀態前所需的最長時間。
    Auto 使用預設值：Root port 為 100 毫秒，Hub port 則依據 Hub 描述子設定。

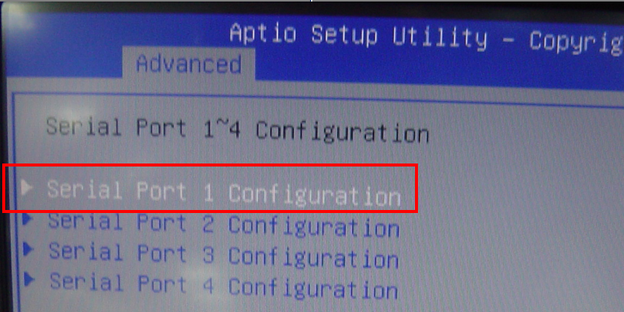

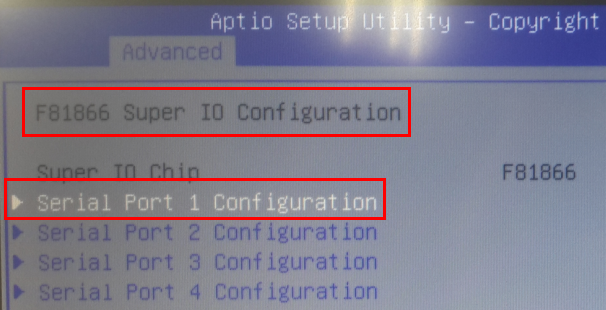

第二組 Super IO 設定

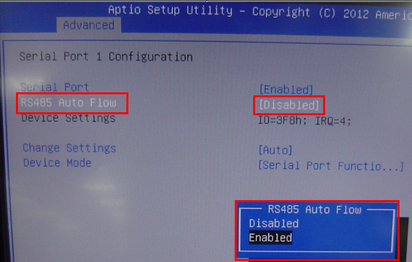

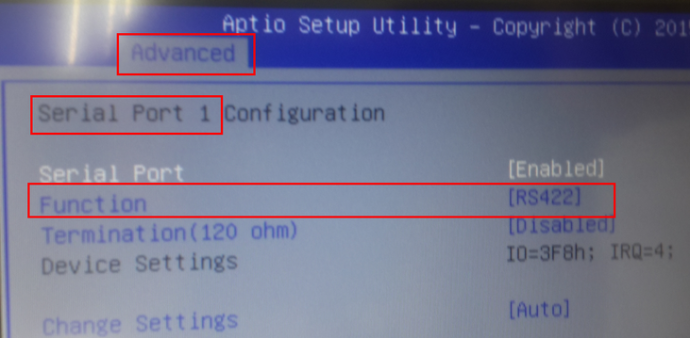

  • 序列埠 1 設定 (Serial Port 1 Configuration)
    設定序列埠 1（COM C）參數。
  • 序列埠 2 設定 (Serial Port 2 Configuration)
    設定序列埠 2（COM D）參數。
  • 序列埠 3 設定 (Serial Port 3 Configuration)
    設定序列埠 3（COM E）參數。
  • 序列埠 4 設定 (Serial Port 4 Configuration)
    設定序列埠 4（COM F）參數。
  • 序列埠主控台重導向 (Serial Port Console Redirection)
    啟用序列埠主控台重導向。

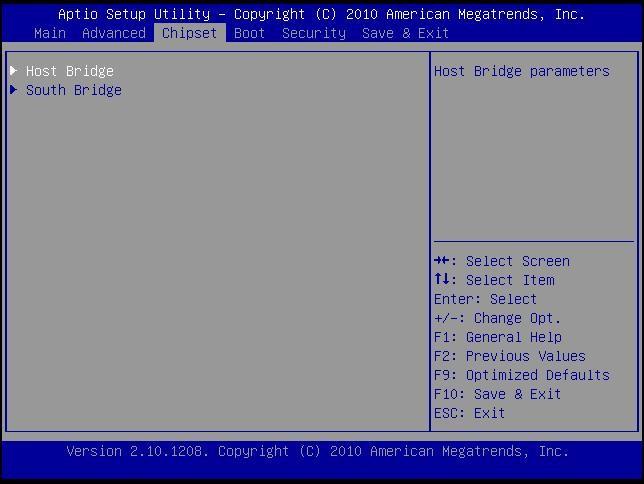

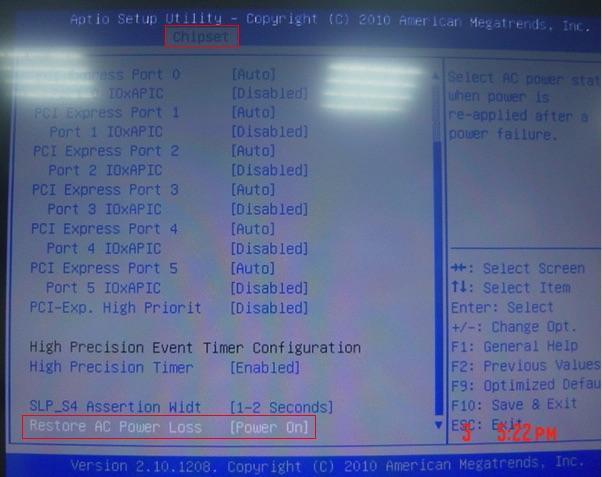

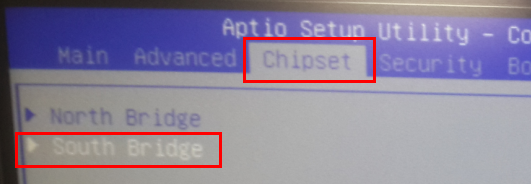

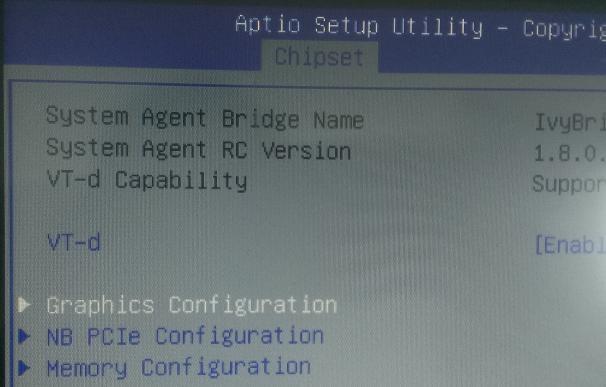

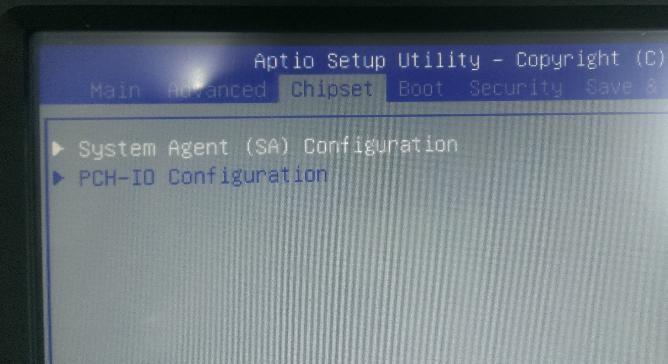

晶片組


主橋 / 南橋 (Host Bridge/South Bridge)

此畫面提供有關主橋/南橋參數的資訊。

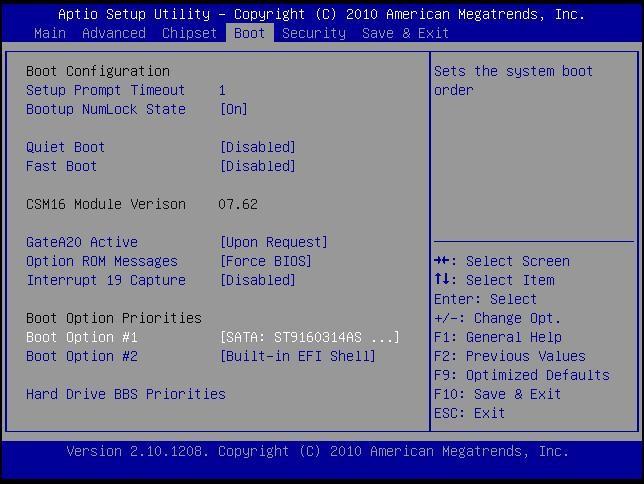

開機


  • 設定提示逾時 (Setup Prompt Timeout) : 設定等待使用者按下進入 BIOS 設定鍵的秒數。65535 (0xFFFF) 表示無限等待。
  • 開機 NumLock 狀態 (Bootup Numlock State) : 選擇鍵盤 NumLock 的啟動狀態。
  • 安靜開機 (Quiet Boot) : 決定是否在系統啟動時顯示 AMI 標誌。
    Disabled :顯示一般 POST 訊息。
  • 快速開機 (Fast Boot) : 啟用或停用快速開機功能，以加快系統開機速度，縮短進入作業系統的等待時間，提升日常使用效率。
  • GateA20 啟用 (GateA20 Active) : 當執行位於 1MB 以上的 RT 程式碼時，此選項有用。
    Upon Request：可透過 BIOS 服務停用 GA20（預設）。
    Always：不允許停用 GA20。
  • 選項 ROM 訊息 (Option ROM Messages) : 設定是否顯示選項 ROM 的訊息。
  • 中斷 19 捕獲 (Interrupt 19 Capture) : 啟用或停用選項 ROM 捕獲 Int 19 的功能。
  • 開機選項優先順序 (Boot Option Priorities) : 指定作業系統從已安裝的硬碟載入的順序。

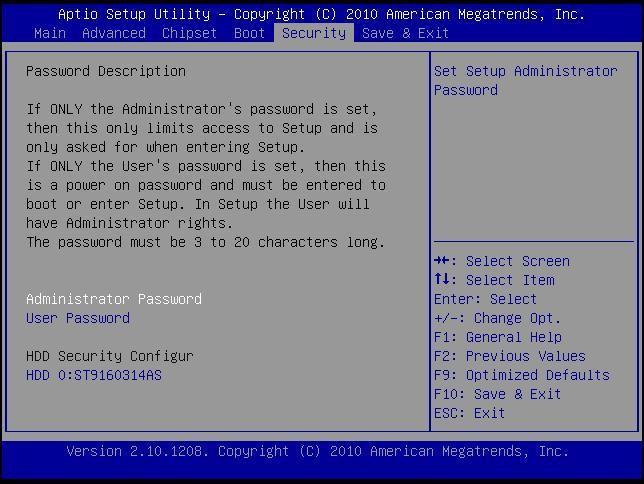

安全性


啟用或停用安全晶片。建議搭配管理員/使用者密碼一併使用此功能。

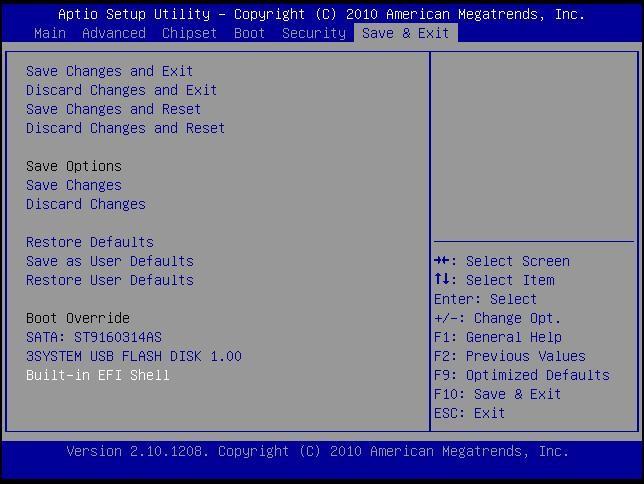

儲存與退出


儲存選項

  • 儲存變更並退出 (Save Changes and Exit)  :  儲存已變更的設定後退出系統設定。
  • 儲存變更並重新啟動 (Save Changes and Reset) : 儲存已變更的設定後重新啟動系統。
  • 儲存變更 (Save Changes) : 儲存目前已完成的設定變更。
  • 儲存為使用者預設值 (Save as User Defaults) : 將目前已完成的設定儲存為使用者預設值。

放棄 / 恢復選項

  • 放棄變更並退出 (Discard Changes and Exit) : 不儲存任何變更直接退出系統設定。
  • 放棄變更並重新啟動 (Discard Changes and Reset) : 不儲存任何變更，直接重新啟動系統。
  • 放棄變更 (Discard Changes) : 放棄目前已完成的設定變更。
  • 恢復預設值 (Restore Defaults) : 恢復/載入所有設定選項的預設值。
  • 恢復使用者預設值 (Restore User Defaults) : 將使用者預設值恢復到所有設定選項。
  • EFIGUI_FLASH : 按下鍵以執行簡易 EFI 圖形介面刷寫程式。

跳線設定 (Jumper Setting)

JP1 – 背光類型選擇

Description 跳線設定 (Jumper Setting)
Analog Inverter 1-2
PWM Inverter 2-3(default)

JP2 – 背光控制電壓選擇

Description 跳線設定 (Jumper Setting)
+3.3V 1-2(default)
+5V OPEN

JP3 – 觸控面板類型選擇

Description 跳線設定 (Jumper Setting)
3M type 1-2, 3-4 (default)
ELO type 5-6, 7-8

JP 4– LVDS 電源選擇

Description 跳線設定 (Jumper Setting)
+3.3VS(for 10”/12”/15”) 5-6, 7-8 (default)
+5VS(for 15.6/17”/19”/21.5) 1-2, 3-4

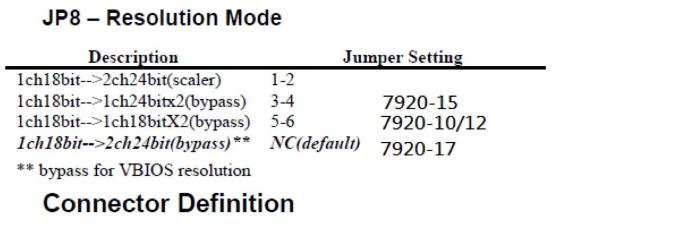

JP5 – 面板解析度選擇

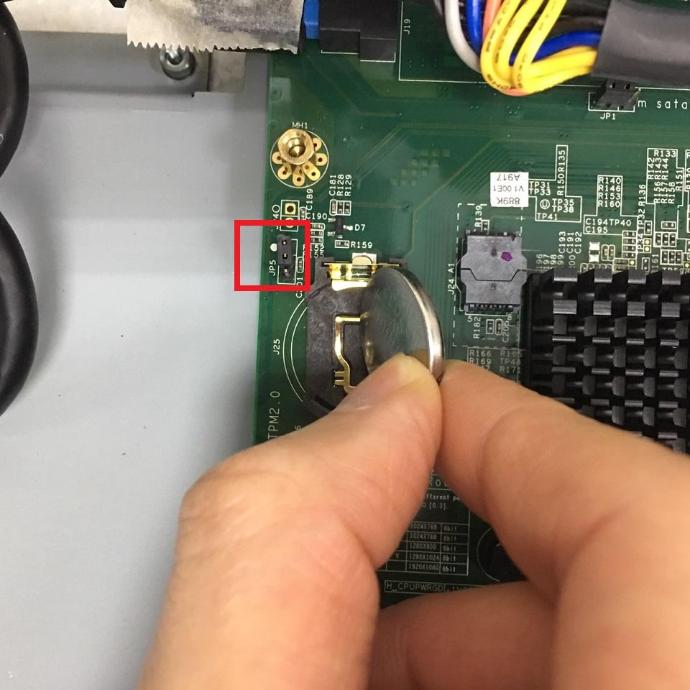

JP6 – CMOS 清除

Description 跳線設定 (Jumper Setting)
Normal Open 1-2 (default)
CMOS Clear 2-3

接頭定義

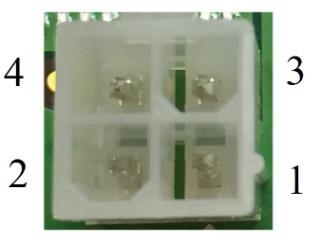

PJ1 /PJ2 – 硬碟電源接頭

Pin # Signal Description
1 +12VS
2 GND
3 GND
4 +5VS

PJ3 – 電源輸入接頭

Pin # Signal Description
1 GND
2 GND
3 DC In
4 DC In

J1 – LCD 逆變器接頭

Pin # Signal Description
1 +12VS
2 +12VS
3 Backlight Control
4 Backlight Enable
5 GND
6 GND

J2 –  內部 USB 2.0 接頭

Pin # Signal Description
1 +5VSB
2 +5VSB
3 Data -
4 Data +
5 GND
6 GND

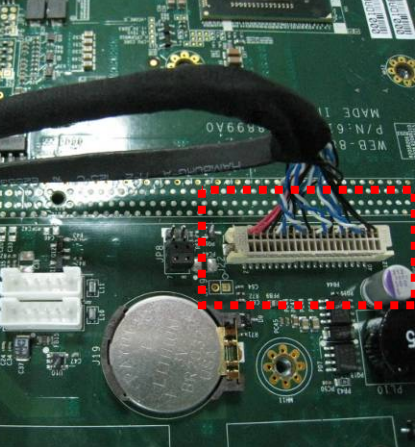

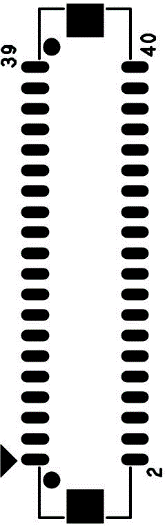

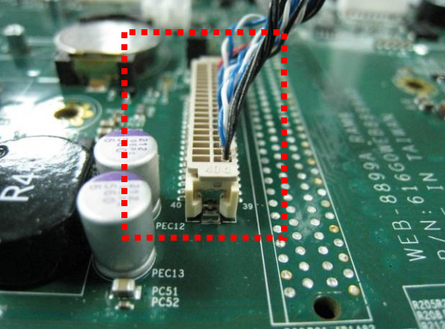

J4 – LVDS 接頭

Pin # Signal Description Pin # Signal Description
39 GND 40 GND
37 Ground 38 GND
35 A_TXD3+ 36 B_TXD3+
33 A_TXD3- 34 B_TXD3-
31 GND 32 GND
29 A_CLK+ 30 B_CLK+
27 A_CLK- 28 B_CLK-
25 GND 26 GND
23 A_TXD2+ 24 B_TXD2+
21 A_TXD2- 22 B_TXD2-
19 GND 20 GND
17 A_TXD1+ 18 B_TXD1+
15 A_TXD1- 16 B_TXD1-
13 GND 14 GND
11 A_TXD0+ 12 B_TXD0+
9 A_TXD0- 10 B_TXD0-
7 GND 8 GND
5 GND 6 GND
3 +LVDS PWR 4 +LVDS PWR
1 +LVDS PWR 2 +LVDS PWR

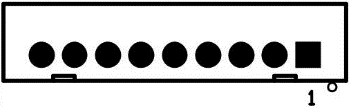

J5 – 電阻式觸控螢幕接頭

Pin # Signal Description
8-wire 4-wire 5-wire
1 UL(X+) UL(X+) UL(X+)
2 UR(Y+) UR(Y+) UR(Y+)
3 N/A N/A PROBE
4 LR(X-) LR(X-) LR(X-)
5 LL(Y-) LL(Y-) LL(Y-)
6 X+_DRIVE N/A N/A
7 Y+_DRIVE N/A N/A
8 X-_DRIVE N/A N/A
9 Y-_DRIVE N/A N/A

J6 – 8051 JTAG 接頭

Pin # Signal Description Pin # Signal Description
10 Reserved 9 GND
8 Reserved 7 +3.3V
6 Reserved 5 +3.3V
4 C2D 3 GND
2 GND 1 +3.3V

J7 – Mini PCI Express 插槽

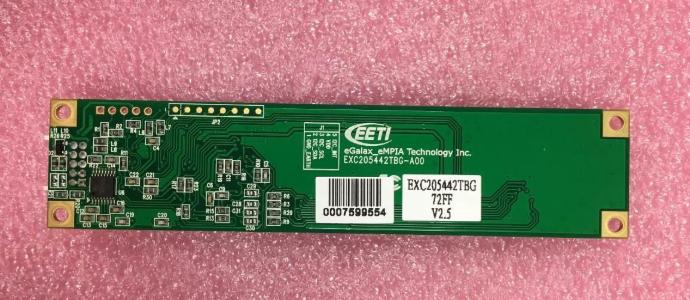

J8 – 投射式電容觸控螢幕接頭

Pin # Signal Description
1 +5VSB
2 +5VSB
3 Data -
4 Data +
5 Ground
6 Ground

* Res(J10) with P-CAP(J14) select one

J9 – TPM / ID-394 接頭

Pin # Signal Description Pin # Signal Description
16 +3.3VSB 15 SUS_STAT#
14 SMB DATA 13 GND
12 SMB CLK 11 Debug CLK
10 CLKRUN# 9 LPC Frame#
8 +5VSB 7 LPC AD3
6 +3.3VS 5 LPC AD2
4 SERIRQ 3 LPC AD1
2 PLT reset# 1 LPC AD0

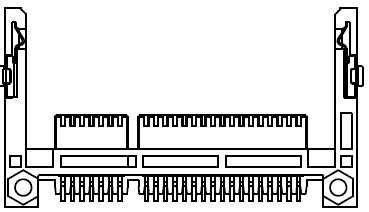

J10 – CFast 卡介面

Pin # Pin # Signal Description Signal Description
S1 SGND S2 A+
S3 A- S4 SGND
S5 B- S6 B+
S7 SGND P1 CDI
P2 GND P3 TBD
P4 TBD P5 TBD
P6 TBD P7 GND
P8 LED1 P9 LED2
P10 TBD P11 TBD
P12 IFDET P13 PWR
P14 PWR P15 PGND
P16 PGND P17 CDO

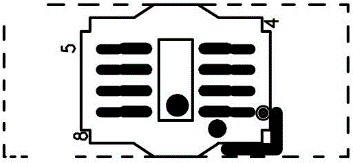

J12 – BIOS 插槽

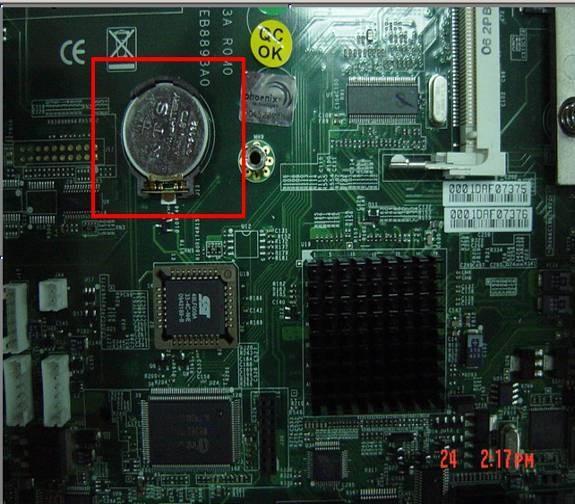

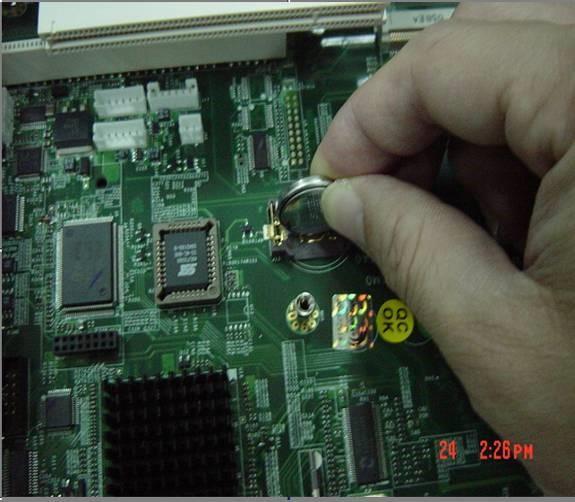

J13 –  電池插槽

Battery Socket
Pin # Signal Description
1 RTC +3.3V
2 GND

J14 – 標準 SATA 介面

Standard SATA Interface
Pin # Signal Description
1 Ground
2 Tx+
3 Tx-
4 Ground
5 Rx-
6 Rx+
7 Ground / +5VS

J15 – PS2 鍵盤 / 滑鼠接頭

Pin # Signal Description
1 KBDATA
2 MSDATA
3
Ground
4 +5VSB
5 KBCLK
6 MSCLK

J16 – 電源 / HDD LED 接頭

Pin # Signal Description
4 PWR_LED#
3 +3.3VSB
2 +3.3VSB
1 SATA_LED#

J17 – 內部 COM4 序列埠

Pin # Signal Description Pin # Signal Description
2 232_DSR# 1 232_DCD#
4 232_RTS# 3 232_SIN
6 232_CTS# 5 232_SOUT
8 232_RI# 7 232_DTR#
10 +5VS 9 GND

J18 – 內部 COM3 序列埠

Pin # Signal Description Pin # Signal Description
2 232_DSR# 1 232_DCD#
4 232_RTS# 3 232_SIN
6 232_CTS# 5 232_SOUT
8 232_RI# 7 232_DTR#
10 +5VS 9 GND

J19, J20 –  喇叭右 / 左聲道

Pin # Signal Description
J34 (RIGHT CH) J38 (LEFT CH)
1 ROUT+ LOUT+
2 ROUT- LOUT-

J21 – 電源開關接頭

Power Switch Connector
Pin # Signal Description
1 PowerON
2 GND

J22 –  內部 COM1 序列埠

Pin # Signal Description Pin # Signal Description
2 232_DSR# 1 232_DCD#
4 232_RTS# 3 232_SIN
6 232_CTS# 5 232_SOUT
8 232_RI# 7 232_DTR#
10 +5VS 9 GND

J23 –  內部 COM2 序列埠

Pin # Signal Description Pin # Signal Description
2 232_DSR# 1 232_DCD#
4 232_RTS# 3 232_SIN
6 232_CTS# 5 232_SOUT
8 232_RI# 7 232_DTR#
10 +5VS 9 GND

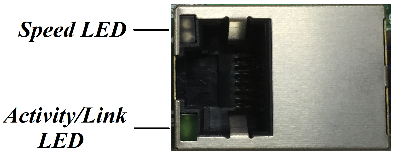

J24 / J25 – 外部 RJ45 乙太網路埠


Activity / Link LED
Status Description
OFF No Link
Blinking Data Activity
ON Link
Speed LED
Status Description
OFF 10 Mbps
Green 100 Mbps
Orange 1 Gbps

J26,J27,J28 – 外部 USB 2.0 埠



Pin # Signal Description
1 +5V
2 USB_D-
3 USB_D+
4 GND

J29 – 外部 USB 3.0 埠



Pin # Signal Description
1 +5V
2 USB_D-
3 USB_D+
4 GND
5 SSRX1-


如何從 USB 隨身碟開機

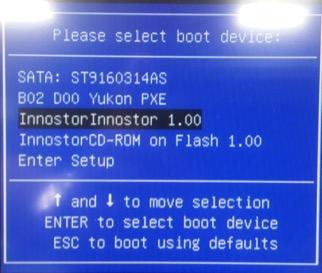

  1. 開機時按 F11，並選擇 USB 隨身碟。


  2. 如果仍無法從 USB 隨身碟開機

    3. 2.1 按 DEL 鍵進入 BIOS 設定畫面。

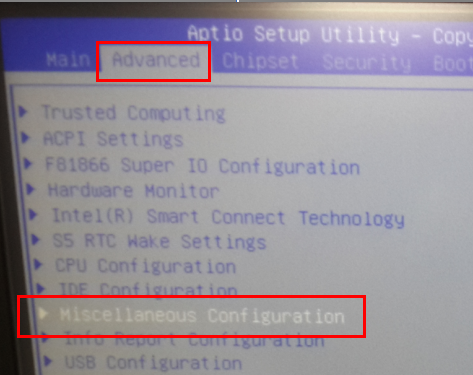

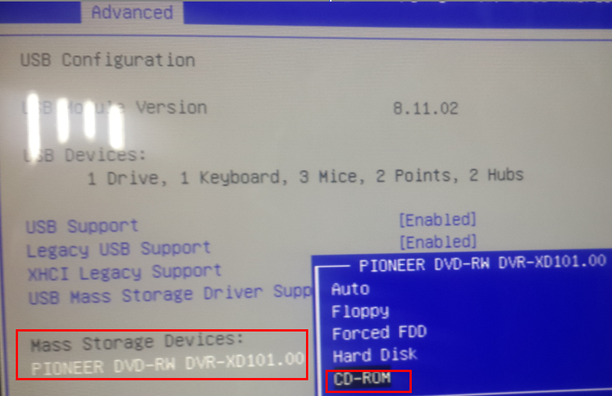

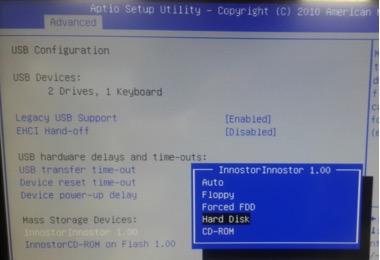

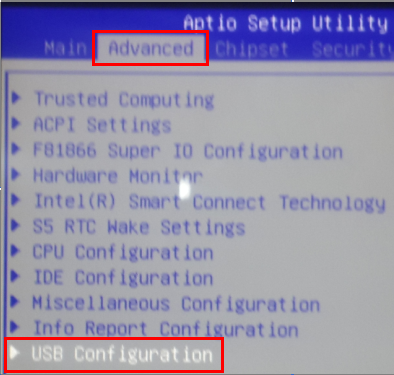

    2.2 進入 Advanced → USB Configuration，將 USB 隨身碟的設定從 Auto 改為 Hard Disk。
    2.3 按 F10 儲存並重新啟動 → 開機時按 F11 → 選擇 USB 隨身碟 → 由 USB 隨身碟開機。

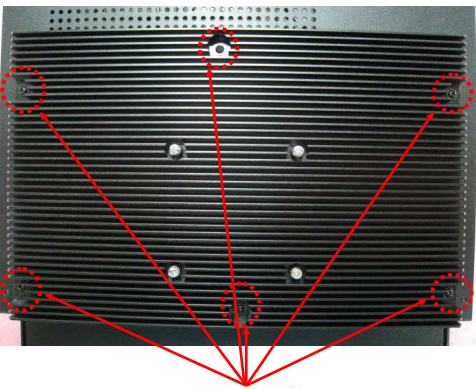

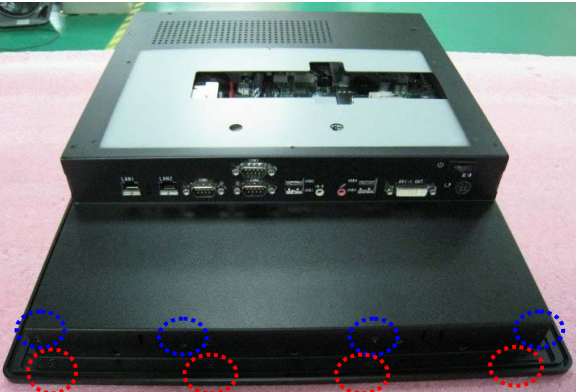

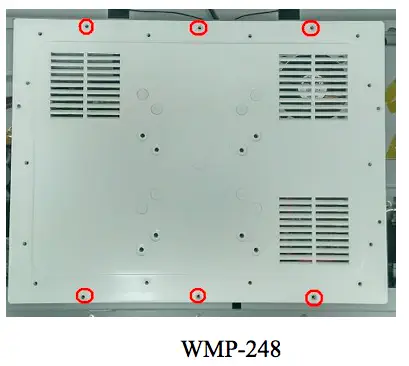

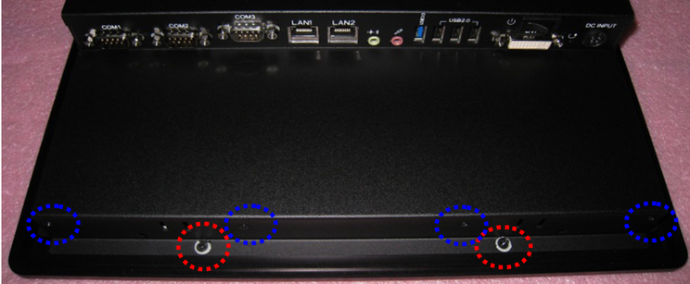

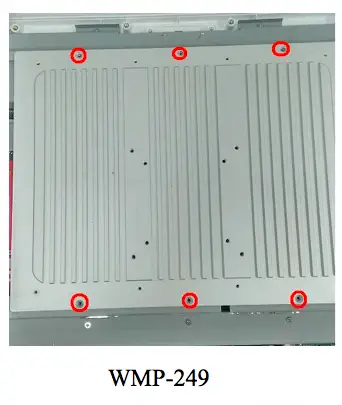

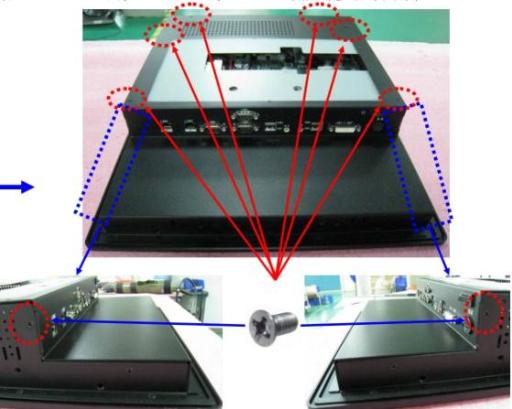

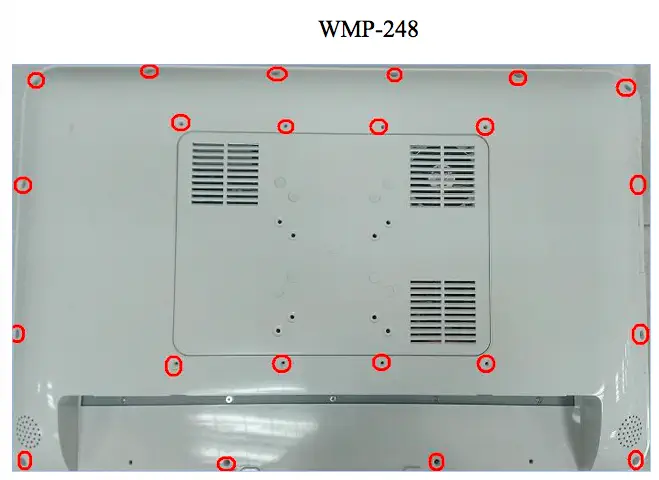

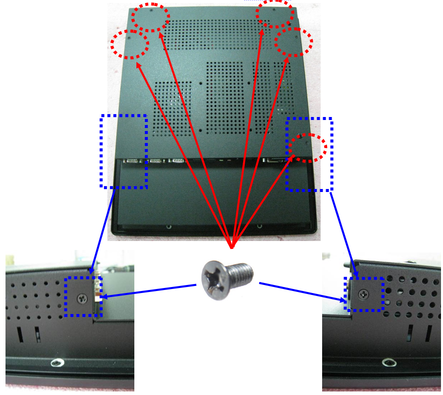

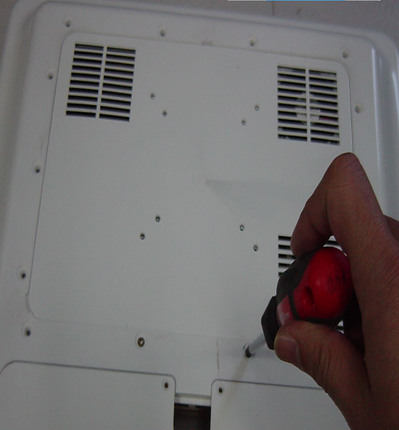

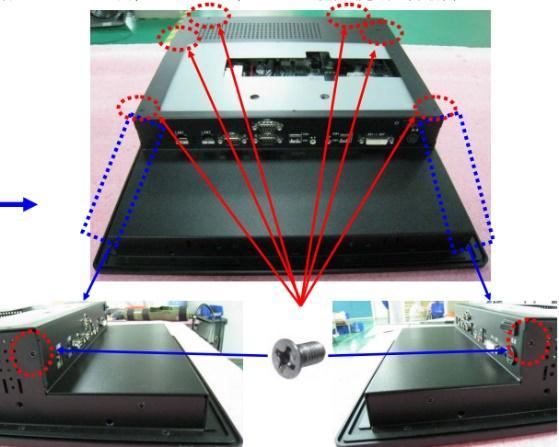

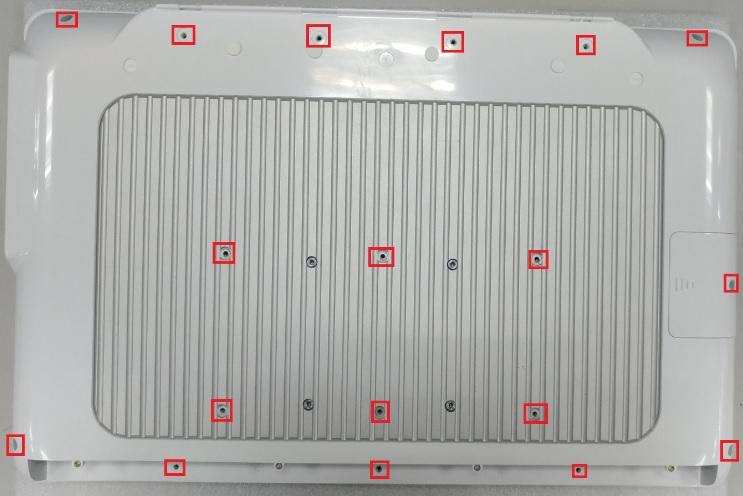

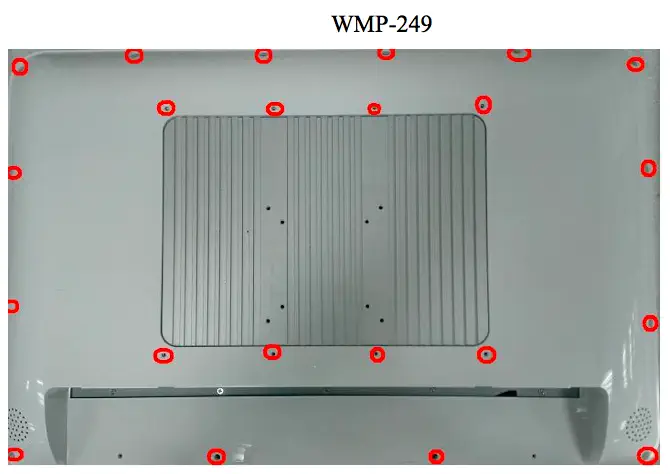

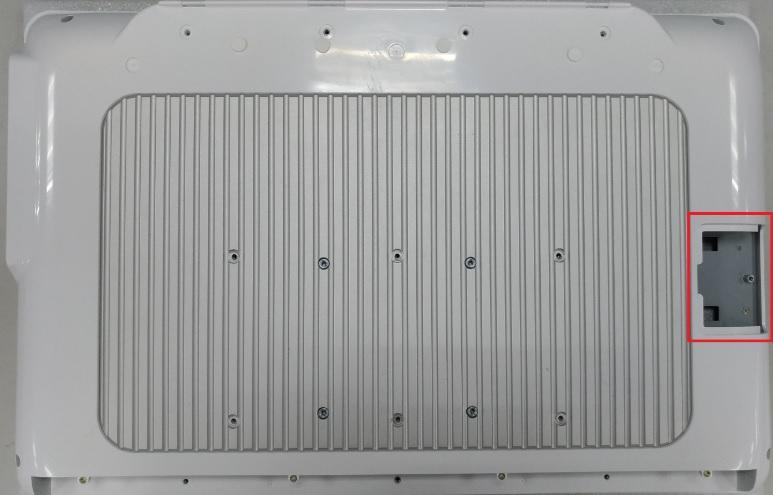

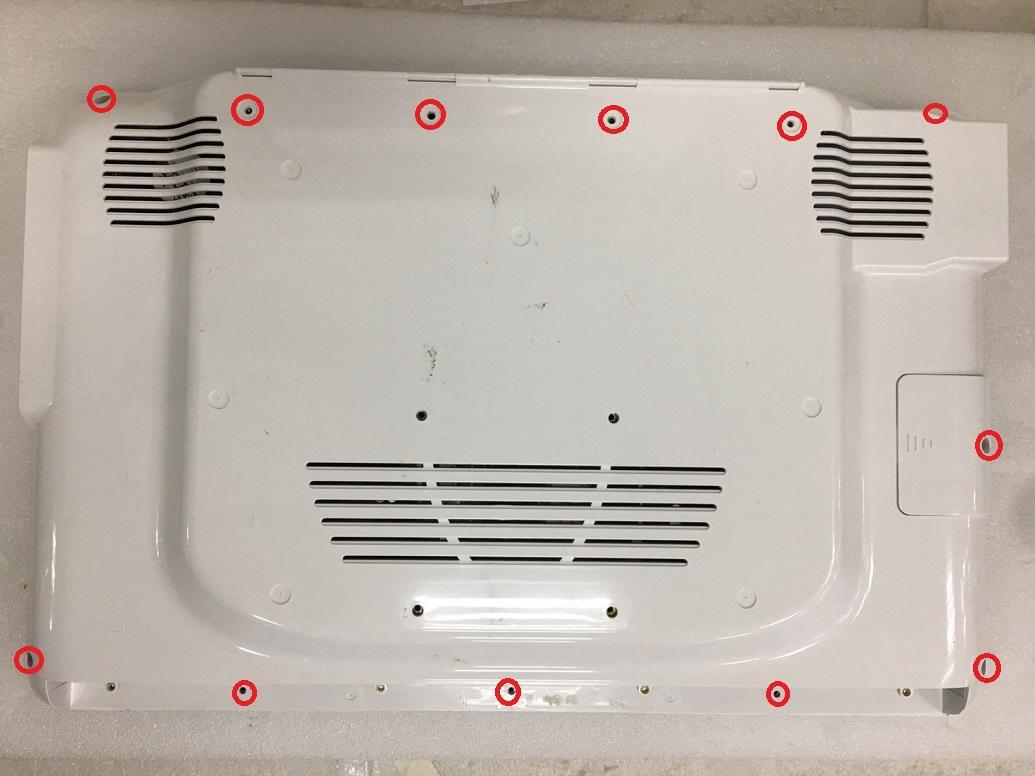

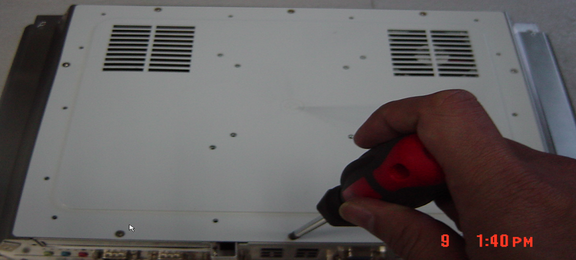

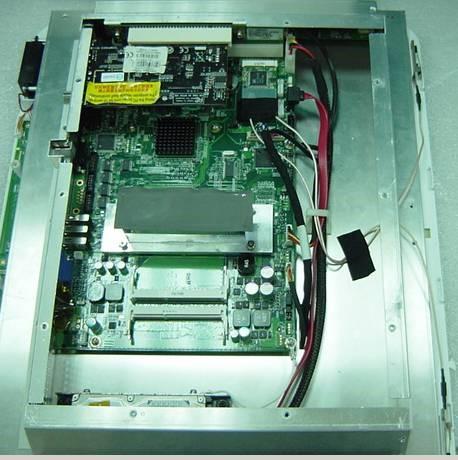

  1. 移除所有 Back housing 的固定螺絲。

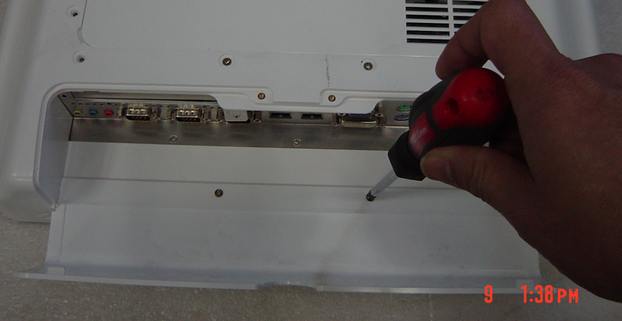

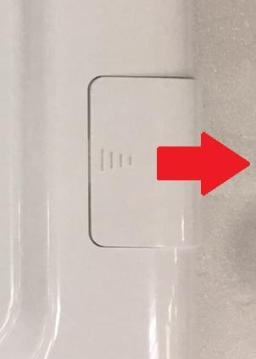

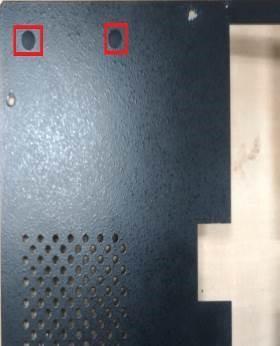

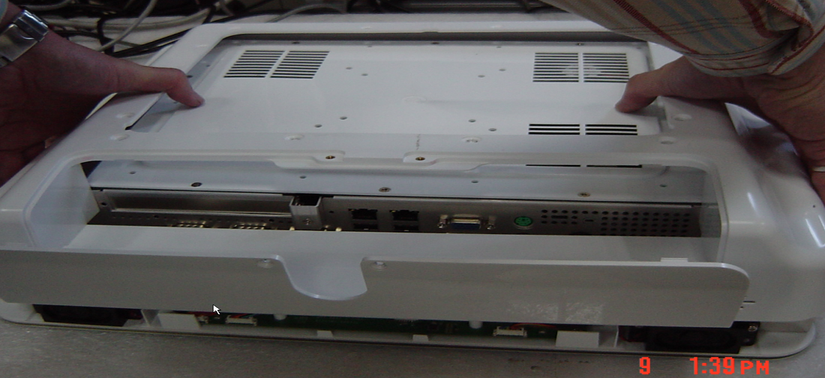

  2. 打開 I/O cover，並拆下其中兩顆螺絲。


  3. 卸下 Back housing。

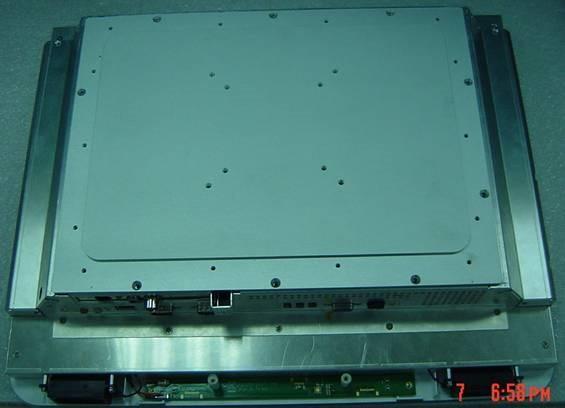

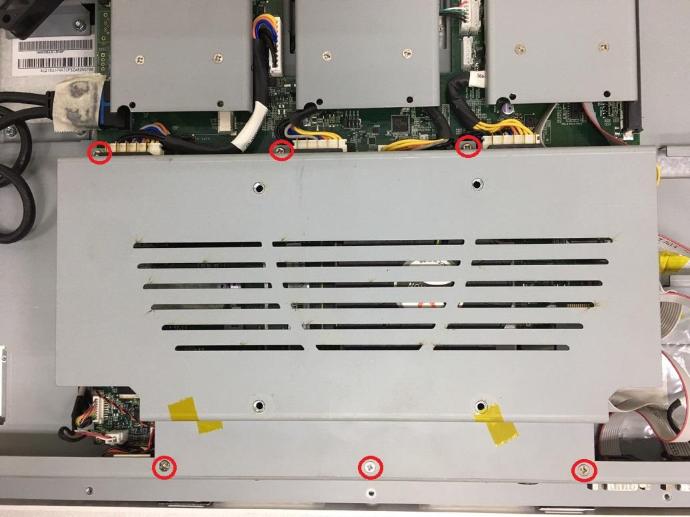

  4. 移除 Rear cover 上的所有螺絲。

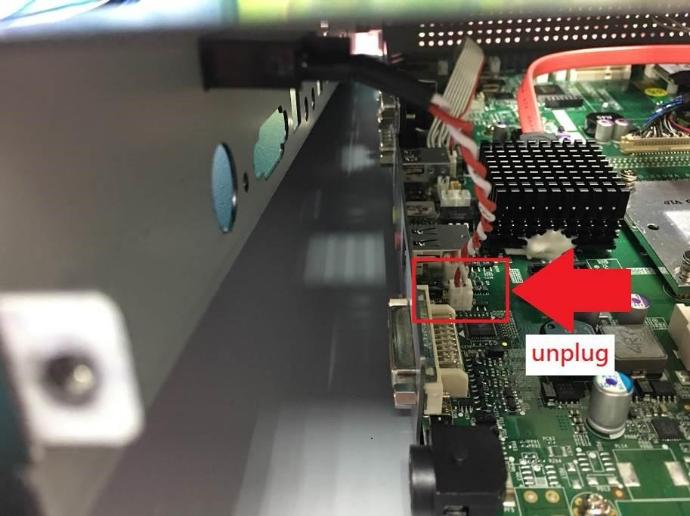

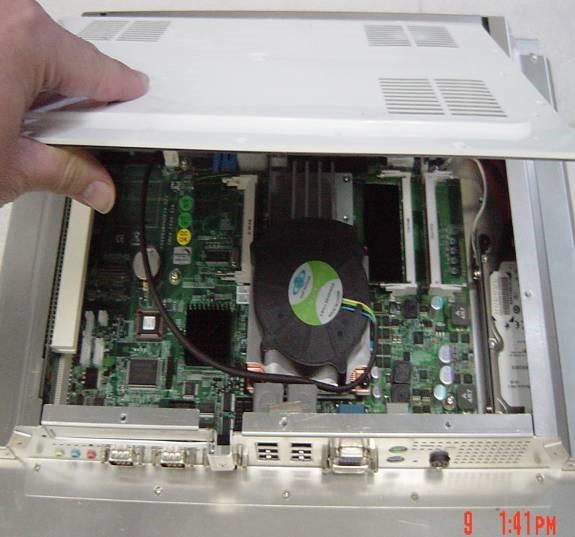

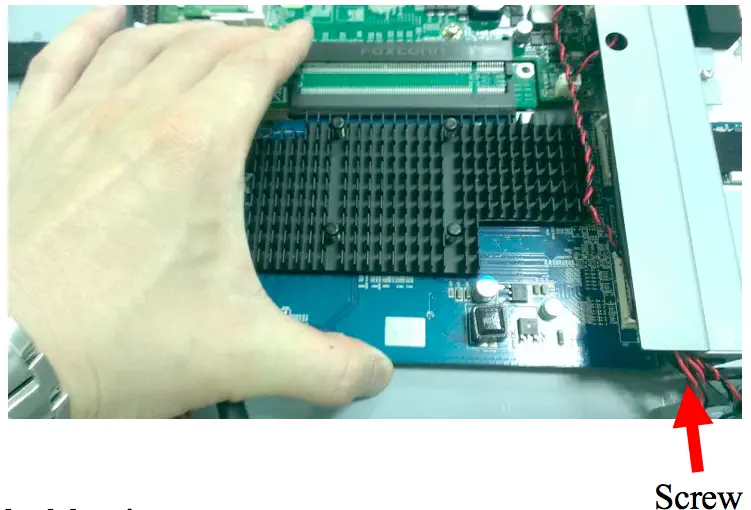

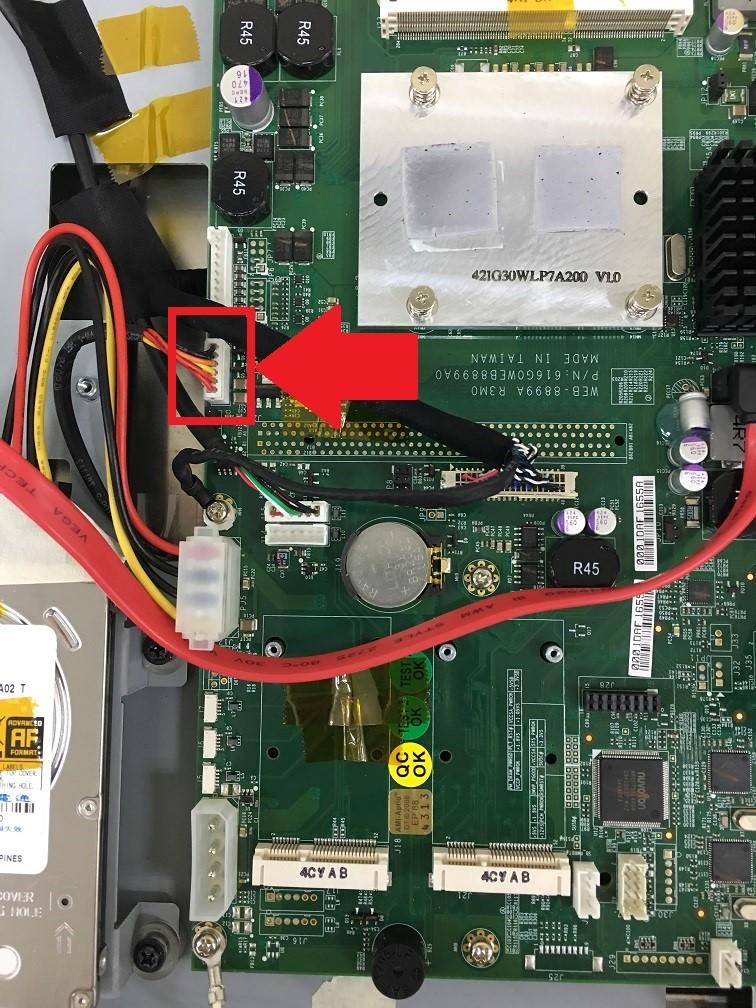

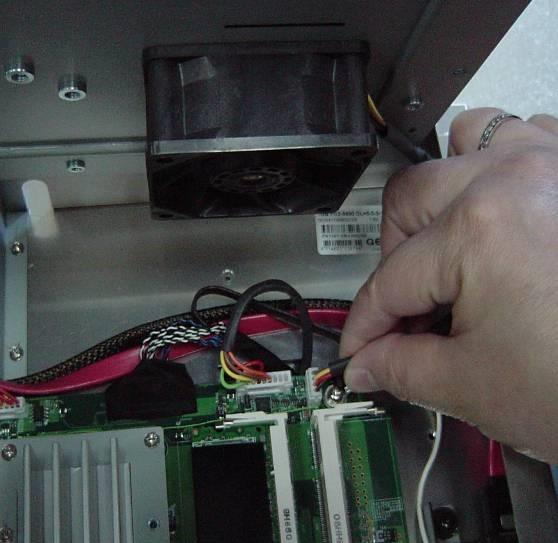

  5. 打開 Rear cover，並斷開 Fan connector。

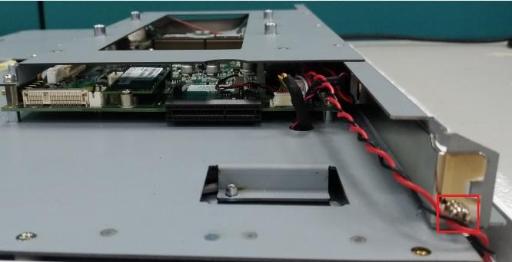

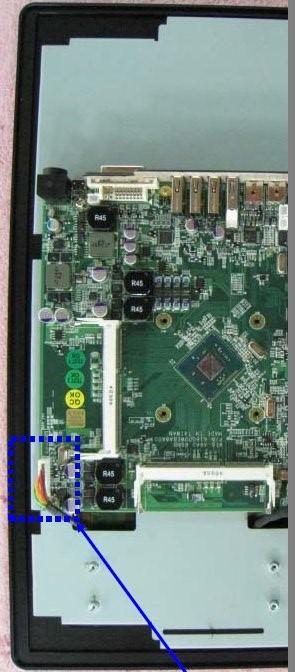

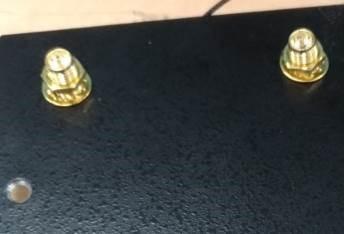

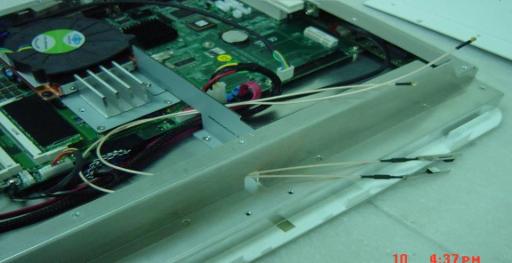

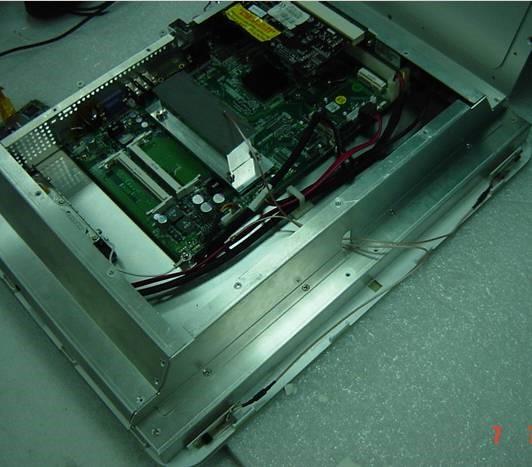

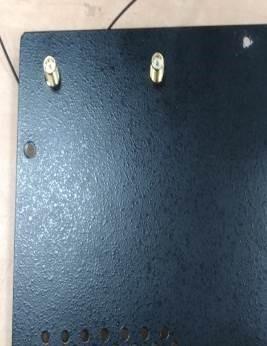

  6. 依下圖 (191) 安裝天線。


    192/195

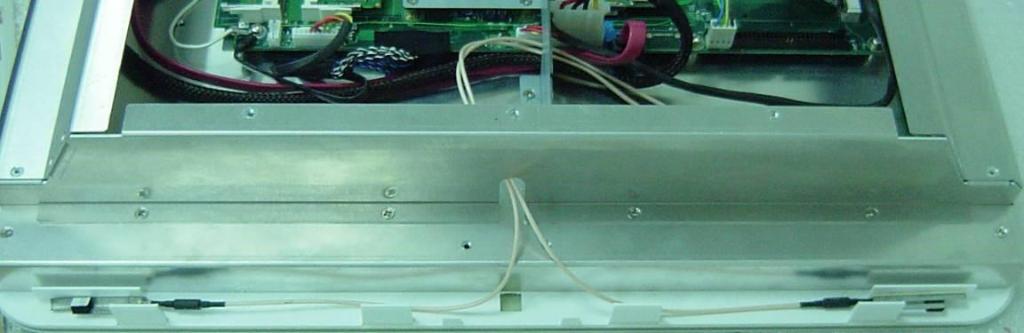

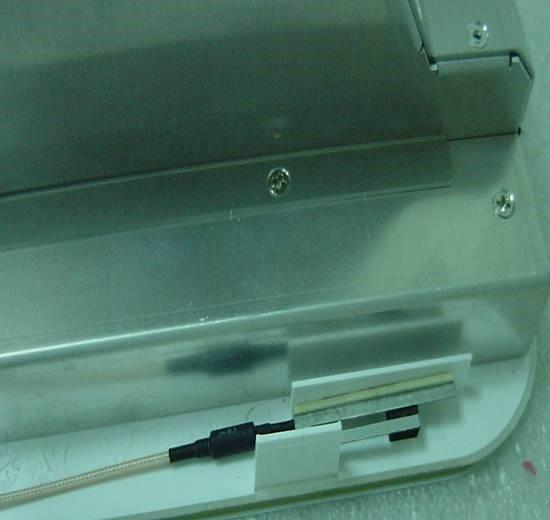

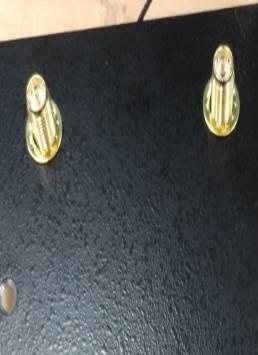

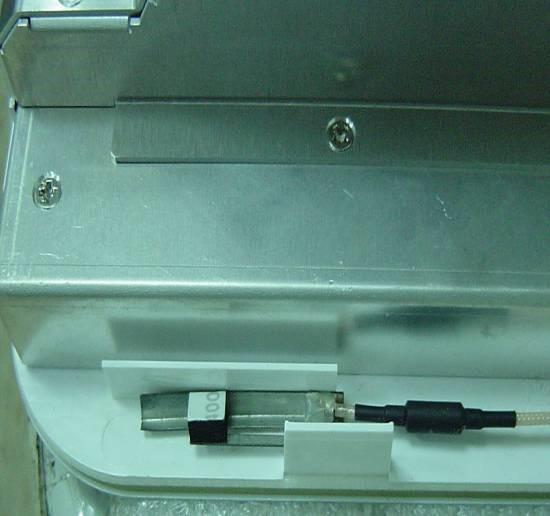

  7. 將天線固定在 Front bezel。

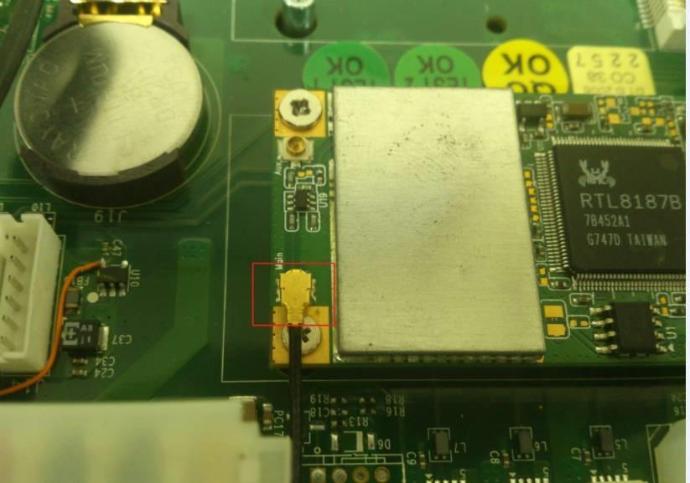

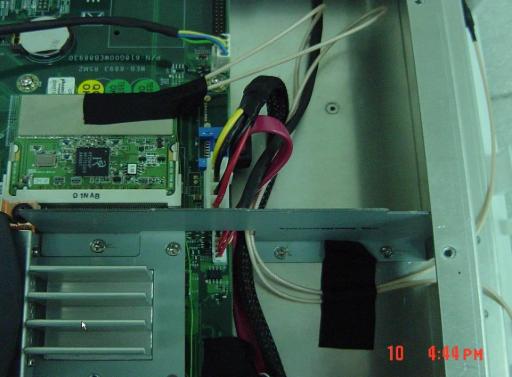

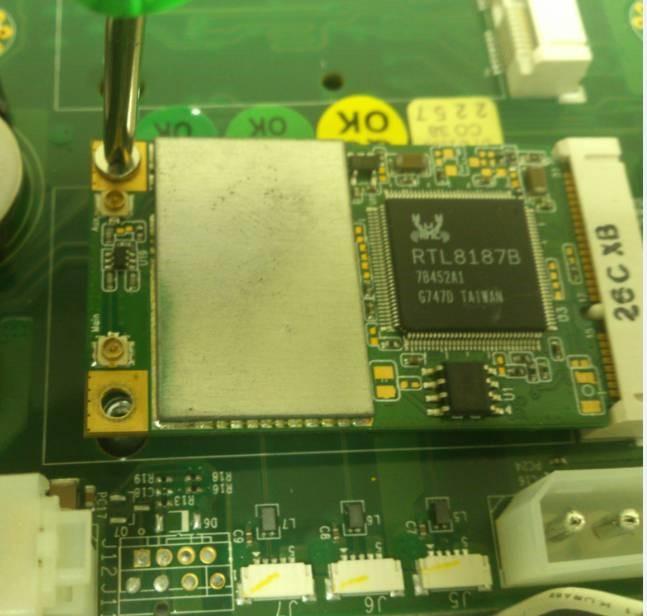

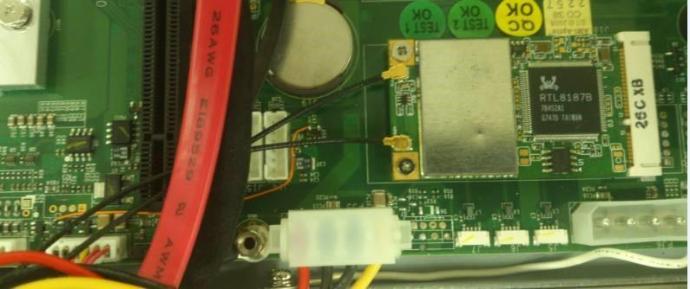

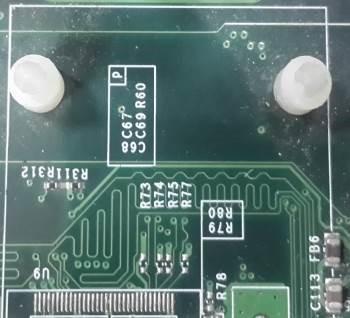

  8. 針對型號 191/192，依下圖將天線固定於 Mini-PCI card。

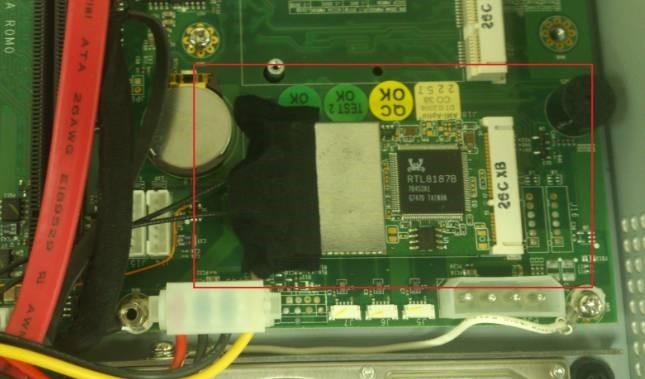

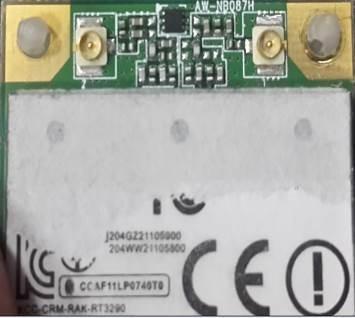

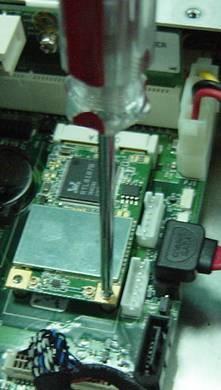

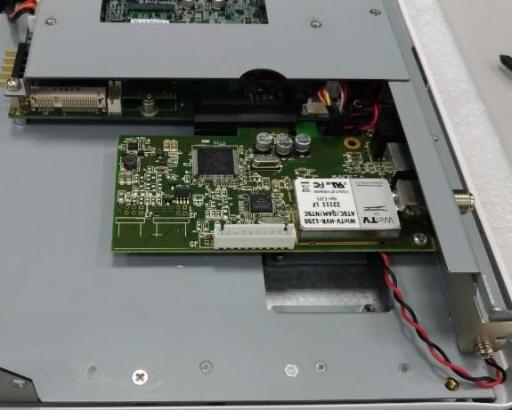

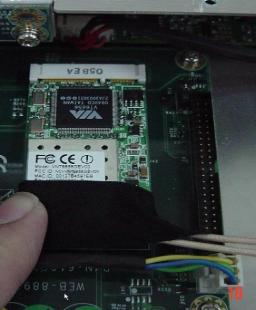

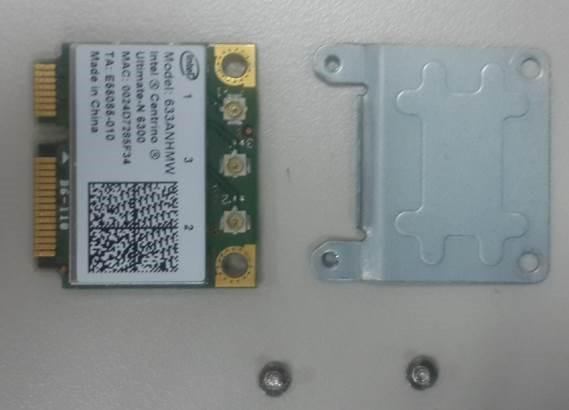

  9. 使用兩顆螺絲安裝 Mini-PCIe LAN card。


  10. 依下圖將 Mini-PCIe LAN card antenna 固定。

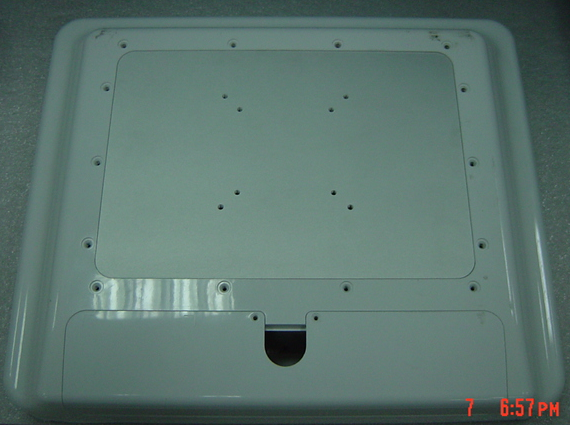

  1. 移除後殼上的所有螺絲。


    取下後殼。


  2. 移除後蓋上的所有螺絲。

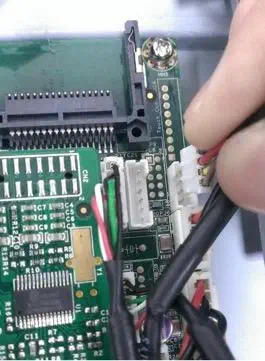

  3. 打開後蓋並將風扇從連接器上拔除。（僅限 WMP-248）

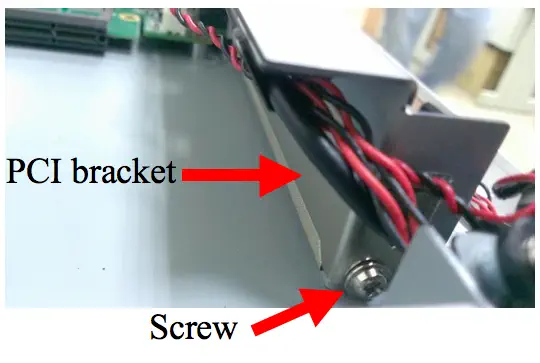

  4. 拆下螺絲與 PCI 固定擋板。


  5. 安裝 PCI-E 卡。


  6. 以螺絲固定 PCI-E 卡。
  7. 裝回後蓋與後殼。
  8. 完成。

1.移除後殼上的所有橡膠塞與螺絲。


2.Remove the HDD cover and rear housing.


3.Remove all the screws on the bracket, then open the bracket.


4.Short the two pins of the coin battery, and set the JP5 to 2-3(default is 1-2).


5.Set the JP5 to 1-2, and install the coin battery, bracket, the rear housing, and the HDD cover.

1. 移除後殼上的所有 橡膠塞與螺絲。


2. 拆下 HDD 蓋與後殼。

3.拆下 PCI 支架 並安裝擴充卡。

4.完成。

1.  Release screws on rear cover as below:

2.  Remove rear cover and disconnect power switch cable.

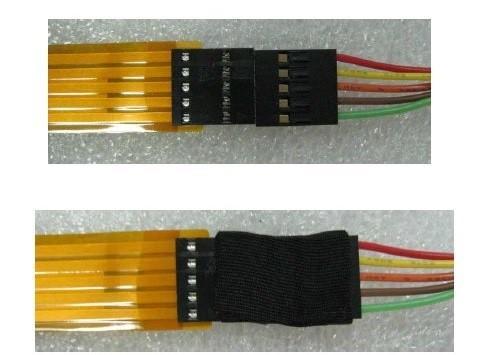

3. Check the cable connection of touch, and check whether there has any damage on the cable.

4.完成。

1. Release screws on rear cover as below:

2. 移除後殼並斷開 電源開關線。

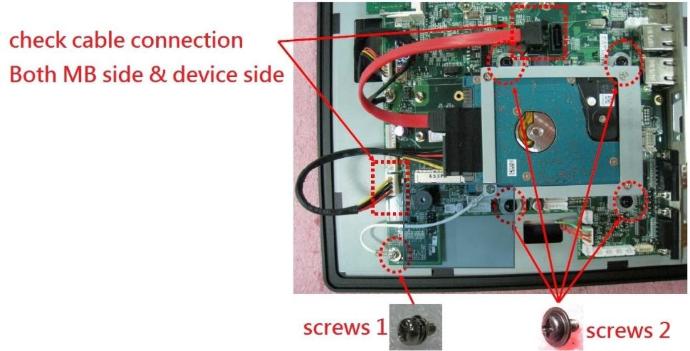

3. Check cable connection of SATA and power

4.完成。

1. 系統開機時（需連接 USB CD-ROM），按下 Del 鍵進入 BIOS 設定畫面。

2. Select Advanced > USB configuration > Change CD-ROM setting from AUTO to CD-ROM

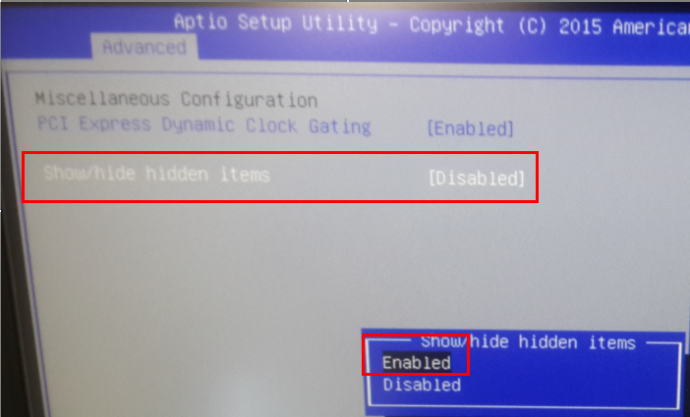

3. Select Advanced > Miscellaneous Config… > Show/Hide hidden items > Enable

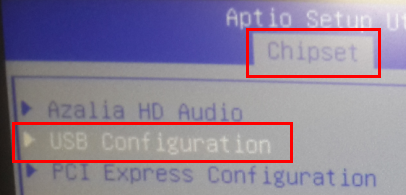

4. Select Chipset > South Bridge > USB Configuration

5. Change XHCI Mode from Smart Auto to Enabled.

6.按下 F10 鍵儲存並離開 BIOS 設定畫面。
7. 從 USB-CD-ROM 開機，並依照螢幕提示開始安裝 Debian。
8. 當螢幕詢問是否要掃描其他光碟時，選擇 No。
9. 當螢幕詢問是否要設定網路鏡像時，選擇 No。
10. 其餘設定依照螢幕指示完成安裝。
11. 完成。

1. 系統開機時按下 「Del」 鍵。

2. Select Advanced > F81866 super IO configuration

3. 選擇 Serial Port 1。

4. 選擇 Function 項目以檢查或更改模式。

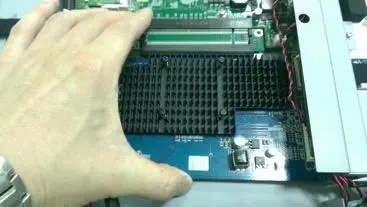

1. 請卸下散熱器上的所有螺絲，並取下 散熱器 (Heatsink)。


2. 請卸下下圖所示位置的所有螺絲。

3.  斷開 電源按鍵線、DC-IN 電源線，並拆下後蓋。

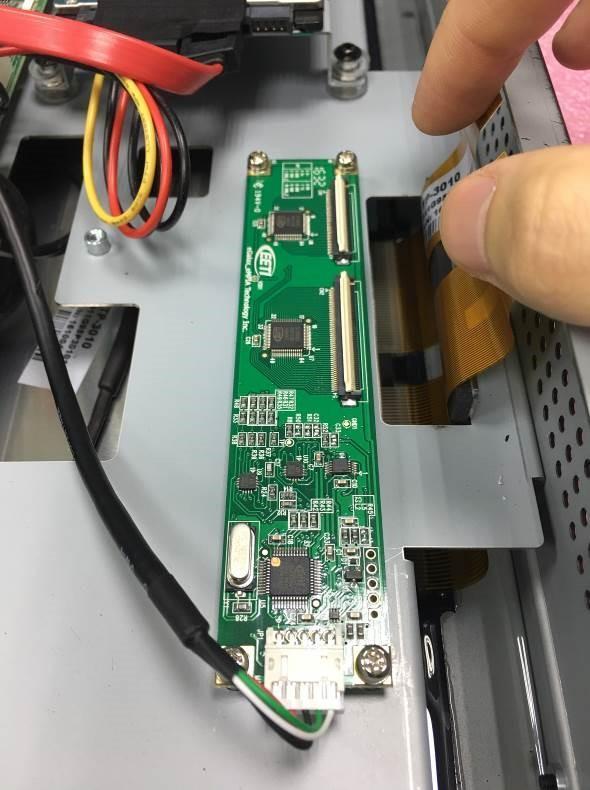

4. 打開 軟排線 (Flexible Cable) 的連接器。

4. 拔出軟排線，並拆下 電源連接器 與 4 顆螺絲。

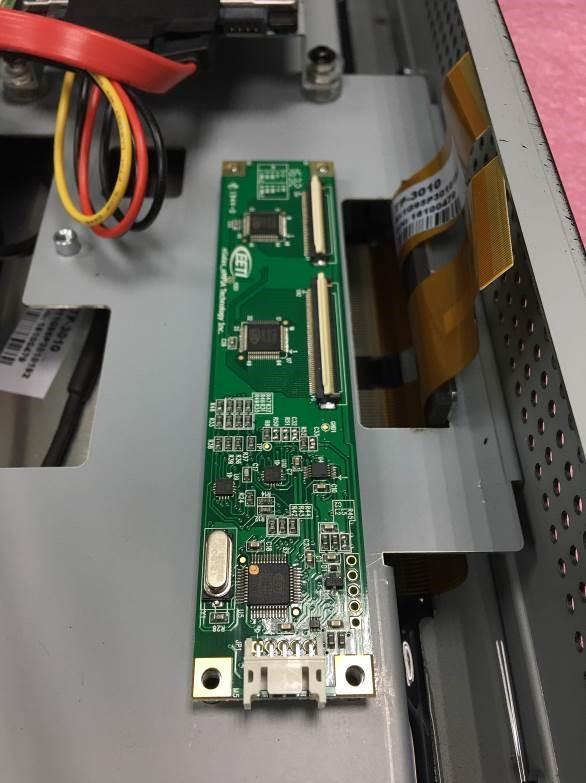

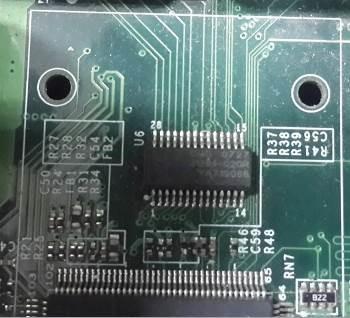

6.  檢查 觸控控制器 (Touch Controller) 的型號名稱。

系統開機時請按 Del 鍵進入 BIOS 設定畫面。

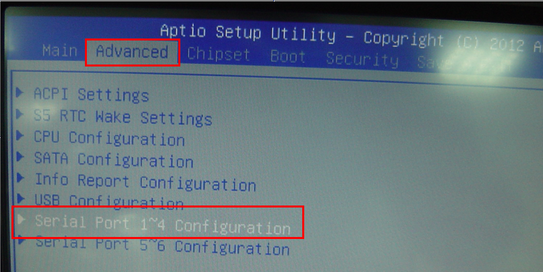

1. 進入 Advanced > Serial Port 1~4 Configuration。

2. 選擇 Serial Port 1 Configuration。

3.  Select RS485 Auto flow and Enable this item.

4. 按下 F10 儲存設定並退出。

1. 請卸下散熱器 (Heatsink) 上的所有螺絲，並取下散熱器。

2.請卸下下圖所示位置的所有螺絲

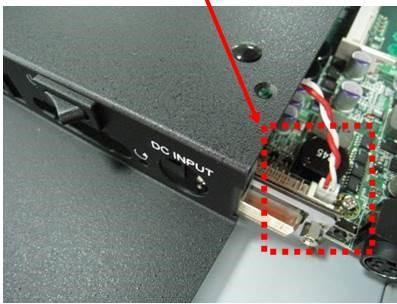

3. 斷開 DC-IN 電源線，並拆下後殼與 電源開關線。

4. 拆下後殼上的防塵蓋，然後安裝 天線 / 墊圈 / 螺帽 至後殼。

5. 以兩顆螺絲安裝 Mini PCIe 無線網卡。

6. 將天線線纜連接至 Main 與 AUX 接口。

7. 使用膠帶固定天線。

若為 Half card 套件（含支架） → 需先行預組裝。

若為 Half card 套件（不含支架） → 依實際需求安裝。

1.  Please help to remove all screws on Heaksink and remove Heatsink

2.請卸下下圖所示位置的所有螺絲

系統開機時請按 Del 鍵進入 BIOS 設定畫面。

1. 請卸下散熱器 (Heatsink) 上的所有螺絲，並取下散熱器。

2.請卸下下圖所示位置的所有螺絲。

3.  斷開 電源開關線、DC-IN 電源線，並拆下後殼。

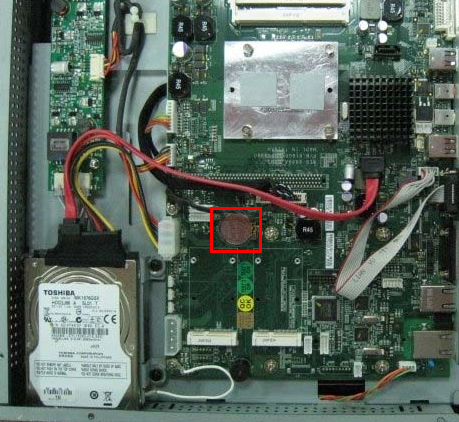

4. 移除 鈕扣電池 (Coin Battery)，並依下圖所示短接電池。

5.  重新安裝電池 / 後殼 / 散熱器，然後開機檢查是否仍有故障現象。

6.  完成。

1.
開機後按 Del 鍵進入 BIOS 選單。

選擇 Chipset > System Agent (SA) Configuration。

2.
進入 Graphics Configuration。



3.
找到 DVMT Total Gfx Mem 項目。（預設值為 256MB）



4.
此項目可設定為：
128MB
256MB
MAX

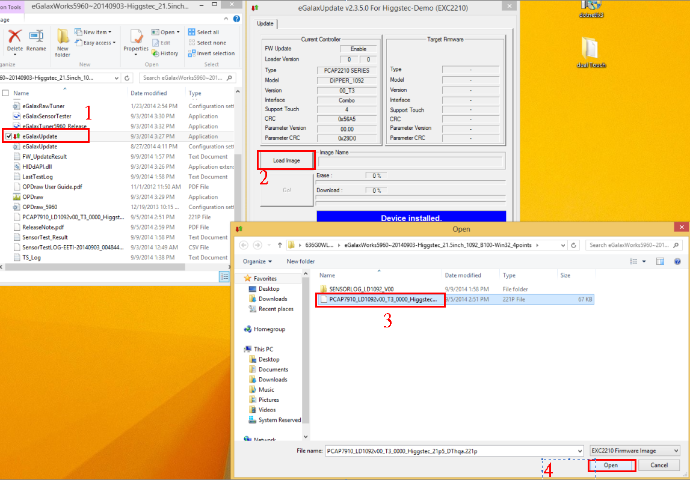

1. 執行 eGalaxUpdate.exe → 選擇 Load image → 選擇韌體檔 → Open。

 2. 按下 Go 鍵開始重新燒錄韌體。

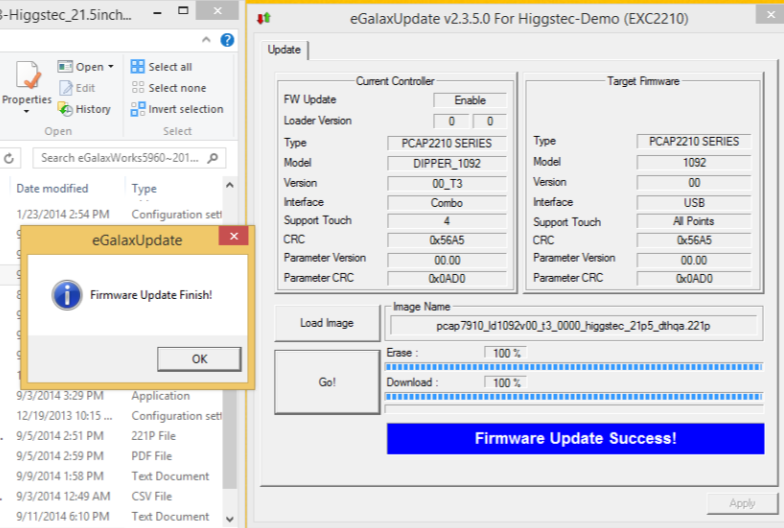

3. 更新完成後，畫面會顯示 Update finished 訊息。



 4. 關閉程式並檢查觸控功能是否正常。

系統開機時請按 Del 鍵進入 BIOS 設定畫面。

1. 卸下所有固定螺絲，移除 Heatsink。


 2. Please remove all screws at below location:


 3. 斷開 Power button cable、DC in cable，並拆下後殼 (rear cover)。

 4. 檢查 LVDS cable 狀態與連接情況，確認是否鬆脫或損壞。

 5. Re-install rear cover /heatsink back and power on system to check Failure symptom again.

 6. Done

系統開機時請按 Del 鍵進入 BIOS 設定畫面。

1. 卸下所有固定螺絲，移除 Heatsink。


 2. 卸下標示位置的所有螺絲。



 3. 斷開 Power button cable、DC in cable，並拆下後殼 (rear cover)。

 4. 檢查 LVDS cable 狀態與連接情況，確認是否鬆脫或損壞。

5. 檢查 Inverter cable 狀態與連接情況，確認是否鬆脫或損壞。




6. 重新安裝 rear cover / heatsink，並開機檢查故障現象是否再次出現。

7.完成。

 1. 移除後殼上的所有螺絲。（請先移除電源變壓器）

 2. .打開 I/O 蓋並移除兩顆螺絲。



 3. 拆下後殼。





 4. 拆下後蓋上的所有螺絲。


 5. 打開後蓋並從接頭上拔除風扇。

 6. 從電池插槽取出電池，並將兩個針腳短路。

7.重新安裝電池並開機，檢查故障現象是否再現。

8. 完成。
